您所在的位置:首页> 产品展示 > 抱压式水压测试台

抱压式水压测试台

一、产品介绍:

济南思明特科技有限公司研发的抱压式水压测试台采用法兰端面密封、抱压爪直接夹紧泵体法兰背面压紧,夹紧机构由夹爪的夹紧油缸直接驱动来工作,夹爪轴向可以进退,不受法兰厚度限制。径向移动由油缸和杠杆组成,实现各夹爪径向同步移动,径向夹爪可以进退.不受泵体法兰直径限制。对测试泵体无外力影响。 在具体应用上,抱压式水压测试台主要用于各种管道、容器等的耐压性能测试。通过利用高压水源对被测试设备进行压力测试,控制系统会对压力源进行控制,确保测试的稳定性和准确性。同时,控制系统还可以对测试过程进行监控和记录,以便于后续的分析和处理

二、抱压式水压测试台参数介绍

1.测试泵体类型:两端法兰不等高式泵体。
  2.装夹方式:夹爪夹紧法兰背面,对泵体没有外力影响。
  3.泵体与盲板密封方式:平面盲板应可靠固定橡胶垫,不能用O型圈。并方便更换橡胶垫。。
  4.试压介质:水。
  5.完成试验项目:泵体壳体试验。
  6.测试范围:DN100-400,试压范围0.25~4MPa。
  7.测试泵体结构长度:400~1500mm。
  8.测试泵体法兰直径(外径):∅220-565mm。
  9.满足泵体中心高度:145-380mm
10.底板宽度:小底板:350X450mm ,底板:680X1100mm。
11.测试泵体法兰厚度:20~50mm。
12.左右工作盘均可以左右移动。

三、抱压式水压测试台特点

测试台左右端均可左右水平移动,试压不受测试泵体结构长度限制;且两端能上下移动,不受泵体两端法兰高度不一致限制。
适用于两端法兰不等高泵体高压水壳体试验。
移动工作台设有压力推动和无力带动功能(水泵试压时移动工作台不会对泵体两端法兰进行挤压)。防止测试泵体时损坏设备和泵体。
设压紧油缸与介质压力互锁功能:当测试泵体腔内有压力时,压紧油缸不能松开。防止操作失误时起保护作用。
设备上属于易损件范畴的零部件,采用标准件设计,便于维修更换。
电气元件出现异常情况小型触摸屏需要出现报警提示,设备停止工作。
手动和自动可以自由切换。
底座钢材质需要做得克罗防锈处理且确保使用强度。
配齐试压范围内平面盲板一套,同时配满足DN100~DN400垫高各一套。
设备配二维码扫码枪一只。能够接受二维码扫码枪扫入泵体产品信息录入。
抱压爪与泵法兰接触面加柔性垫。
控制台正面设置节能灯照明,顶盖设置散热风扇。

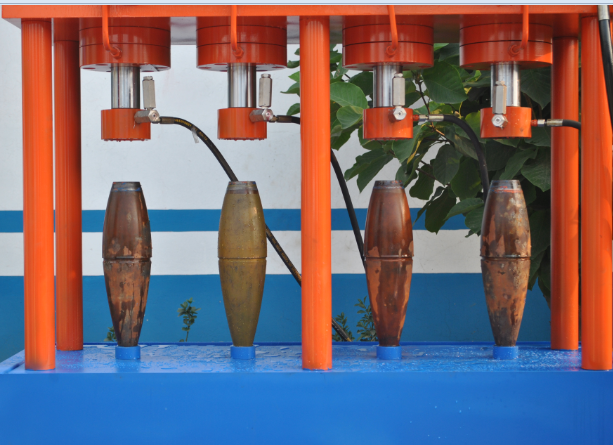

炮弹、火箭筒体水压试验机主要用于炮弹、火箭筒体的水压耐压试验。本试验机由微机控制试验过程,可实时显示试验压力时间曲线,试验结果可自动保存,也可打印输出,断电能自动保存;输出压力、保压时间等参数可在允许范围类自由设 定。 系统配置有自动液压夹紧机构用于被测件的自动液压夹紧。产品试验可以单工位或者多工位根据试验要求。底部配置有盛水水箱用于储存试验壳体的清水。

炮弹、火箭筒体水压试验机

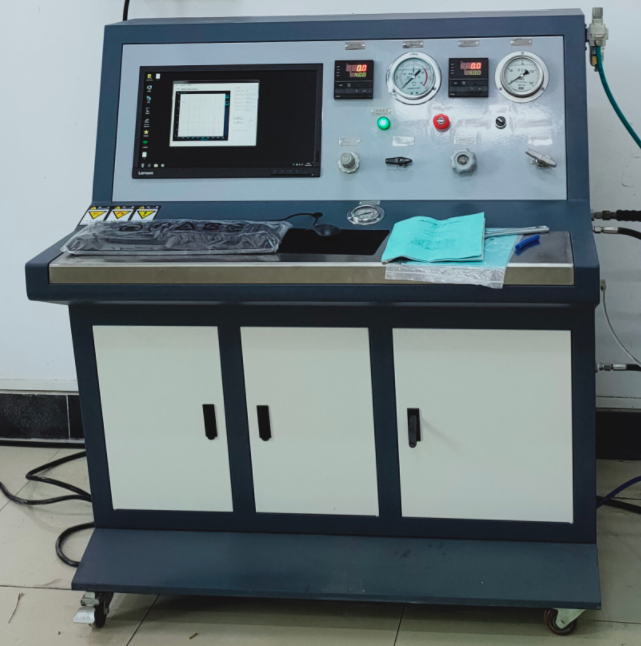

流体输送用热塑性塑料管道静水压试验机主要用于热塑性塑料管的静水压试验。本试验机检测效率高可进行多工位试验,各系统支路应同时进行长期静水压试验,任何一路出现故障不影响其它支路正常工作, 自动判别有效时间、无效时间、剩余时间等参数,预防晚间、节假日等时段出现的故障时间、无效时间、掉电时间等状况,确保试验准确、顺利的完成。满足石油领域的非金属复合管道上进行压力等级评价、寿命评估和质量及工艺研究。

流体输送用热塑性塑料管道静水压试验机

shuiyashiyji

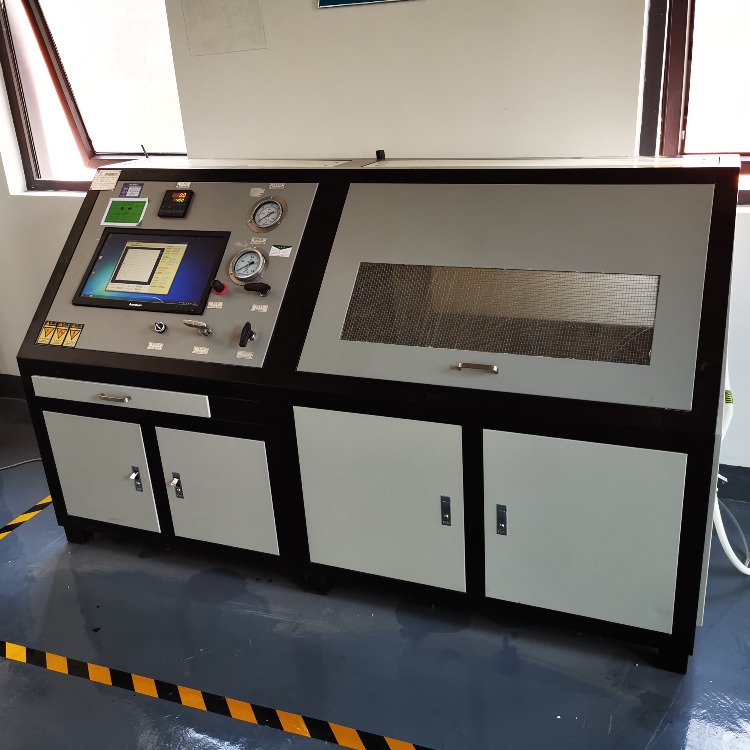

加氢枪液压强度试验机主要用于汽车燃料电池加氢口、加氢枪的液压强度试验。可根据需求选配触摸屏更加有利于试验机的操作和控制。本试验机采用上、下限位保护装置,过载保护,测试完成后自动回位,自动判断压溃力并保存测试数据。

加氢枪液压强度试验机

管道压力试验装置为三柱塞电动高压泵,广泛运用于石油化工、冶金等领域作为主机与车载试压装置配套使用。适用于各类压力容器、锅炉、管道、阀门等作强度试验、密封试验;也可用于漏失量检测及高压介质灌注。该泵外加清洗附件还可作为小型清洗机使用。

管道压力试验装置

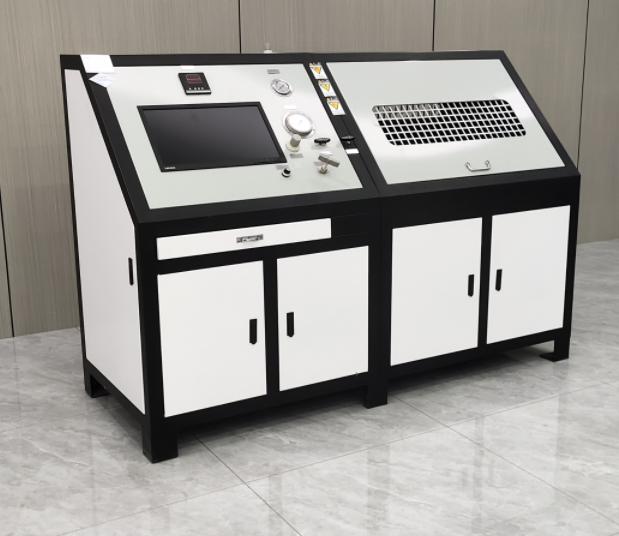

加氢口液静压强度试验机用于燃料电池加氢口、加氢枪、加氢阀等高压氢气元件的静液压试验。本试验机具有完善的防护系统,是利用思明特高压焊接而成的爆破渗漏防护箱组成,测试介质可循环利用,有效保护操作人员以及相关人员的测试防护。

加氢口液静压强度试验机



石油管材静水压试验机主要用于石油管材的静水压试验,满足石油领域的非金属复合管道上进行压力等级评价、寿命评估和质量及工艺研究。采用进口知名品牌高精度压力传感器,确保试验压力的精准性、稳定性。

石油管材静水压试验机

济南思明特科技有限公司研发的自动排气阀用于高压压力试验时自动排气,产品采用特殊结构设计可以用于自动排气功能,往往安装在制高点或弯头等处,以排除管道中多余气体、提高管道路使用效率及降低能耗。

自动排气阀

水泵壳体水压试验机主要用于检测水泵壳体的密封性能和水压强度,查看电机壳体、潜水泵壳体的铸铁质量以及连接处是否有渗漏。本试验机采用计算机控制,操作方便,增压稳定,配备思明特数据采集软件,具有采集数据、保存数据的功能,可进行质量跟踪。

水泵壳体水压试验机
