一、概述

济南思明特科技有限公司生产的该试验台适用于涡轮增压管路的 PVT 试验，即管路等内部介质（高低温空气）循环脉冲压力试验、管路内部（空气）及环境温度交变以及对应的三维振动试验。试验台可自动进行冲击试验，自动记录冲击次数，自动控制内部介质及外部环境温度，计算机屏幕可显示各试验的数据（脉冲进口、出口压力，介质温度，环境温度，振动振幅）曲线及波形，所有试验数据自动采集、自动处理、自动计算、自动存储，并支持多种方式查询及调用。试验台可以同时进行，压力，振动以及温度的试验。其中温度包括环境温度以及介质温度两种温度可以分别同时控制。

图1

二、脉冲参数

（1）脉冲压力可调范围：0~5bar，脉冲频率可调范围：0.1~1Hz，可试验波形：正弦波、
方波、梯形波、以及下图所示的复合波形。

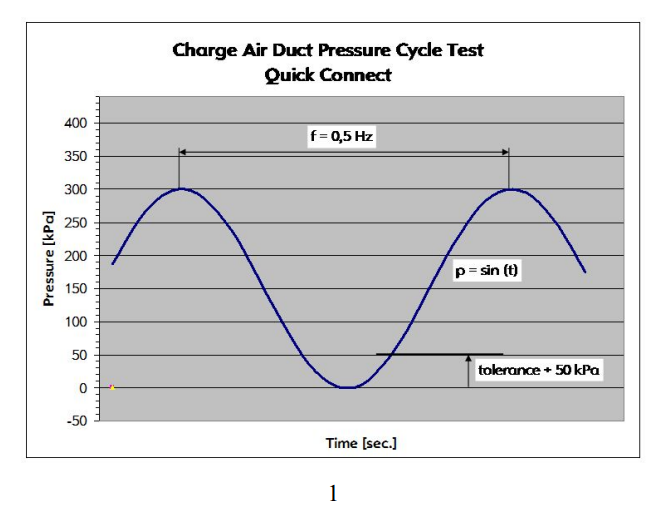

对于正弦波（图 1） ，频率能够在 10~60 次/分钟可调。目前在用的频率有 12 次/分钟，30次/分钟。对于梯形波 （图 2） ， 能够在 3s 内实现升降压。 保压过程： 高压 0~10min 可调， 低压 0~30min可调 ，0~38h 是高压保压阶段；38~49h 是 Pu~Pm 的梯形脉冲阶段，升降压速率 1s，Pm 保压 5s，Pu 保压 5s；目前在用的有如下压力参数：Pu=1.4bar，Pm=1.5bar；Pu=1.3bar，Pm=1.4bar；Pu=1.7bar，Pm=2.15bar。
（2）压力脉冲可由程序设定按下述波形进行循环试验：Pm、Pu 值和时间均可设定。

三、振动

（1）振动频率：0.2-2 Hz；振幅 30mm，定频振动，可实现实验过程人工改变频率、
振幅
（2）振动产生方式:机械式。能够实现三维振动，和单维振动方式
（3）三方向加速度传感器。

四、型号选择
