洒水喷头的流量系数测量试验机正确计算流量系数是保障管道流量控制系统正常工作的重要步骤。流量系数越大说明流体经过阀门时的压力损失越小。

流量试验装置如图所示,将试样除去框架和溅水盘后安装在试验装置上。试验压力从0.05Mpa升压至0.65Mpa,每间隔0.10Mpa测量一次洒水喷头的流量。压力测量精度不应低于0.5级,流量测量精度不应低于1.0级。对于每一个测试件,压力先从低升到高,至每一个测量点,再从高降到低,至每一个测量点。

将所得的数据代入公式中,计算出K值和K的平均值,应符合表中的规定。
Q=喷头入口的压力(Mpa)
P=喷头的流量(L/min)

流量系数测量
将试样除去框架和溅水盘后安装在试验装置上。试验压力从0.05MPa至0.65MPa,每间隔0.10MPa测量EC喷头的流量。压力测量仪表的精度不应低于0.5级,流量测量仪表的精度不应低于1.0级。对于每一个试样,压力先从低升到高,至每一个测量点,再从高降到低,至每一个测量点。
将所测得的数据代入公式(1),计算出每一压力点的K值和K的平均值,结果应符合6.4.2的规定。
在试验中应修正自压力表至EC喷头出口之间的静压差。
干式EC喷头应取其产品的最短和最长规格分别进行试验。

水压密封和强度试验
将EC喷头试样安装在试验装置上,使管路充满清水,排除管路中的空气。以(0.1土0.025MPa/s的速率升压至3.0MPa,保持压力3min,然后降压至0。再在5s内使压力从0升至0.05MPa,保持压力15s后,以(0.1士0.025)MPa/s的速率升压至1.0MPa,保持压力15s后降压至0。试验过程中,每只试样均应符合6,3.1的规定。
将水压密封试验后的样品安装在7.2.1所用的试验装置上,以不超过2.0MPa/min的速率升压至4.8MPa,保持压力1min,每只试样均应符合规定。



公称口径

流量系数

平式喷头流量系数

10

57±3

57±5

15

80±4

80±6

20

115±6

115±9

                         流量系数

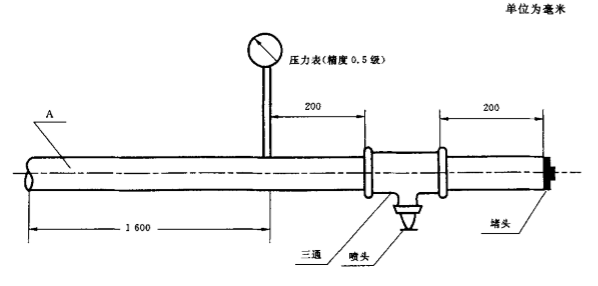

流量测试装置

洒水喷头喷射性能及压力损失试验装置

济南思明特科技有限公司生产研发的洒水喷头喷射性能及压力损失试验装置设备用于软管卷盘的喷射试验,系统流量压力可根据设定可自动调节,满足试验的要求。

更多详情请点击:洒水喷头喷射性能及压力损失试验装置
