您所在的位置:首页> 产品展示 >气体增压泵b系列

气体增压泵b系列 pdf


气体增压泵

思明特气体泵B系列产品





动画演示:

查看

思明特气体泵B系列为二级增压泵,通过两级压缩将气体增压到高压,驱气体增压泵的驱动气压为0.2-0.8Mpa压力,气体输入口的压力范围为0.5—10bar,可增至90Mpa。增压泵采用气控换向阀,本身无需电源,可实现自动换向,泵全部采用铝合金及不锈钢制造。产品可以增压空气、氮气、氢气、等各种气体。

在泵的气驱部分该系列需用润滑型气体,以便让密封和其他内部零件得到润滑,该系列泵的驱动活塞直径为160mm.

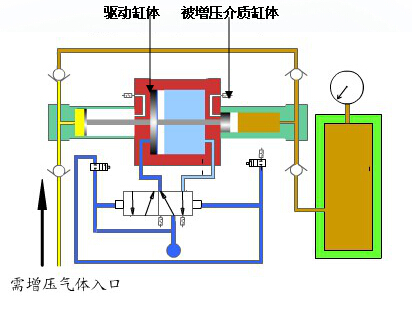

思明特气体增压泵的工作原理图如下


气体增压泵工作原理

气体增压泵的工作原理图

思明特气体增压泵通过压缩空气气缸作为动力增压被增压气体,泵为双级泵,通过一级和二级压缩将被增压气体进行增压。由于驱动气缸直径要比被增压气体的直径大,通过两者的面积比,将被增压气体的压力提高(增压泵工作原理为大面积推小面积即:帕斯卡原理)。从而提升被增压气体的压力。思明特增压气泵本身带有气控换向阀,可自行换向。

型号

增压比

压力

气体出口压力计算公式

小进口压力

流量L/min

Ps

Po

B-1

1:1

10bar

8bar

1*Pa

0.1bar

1362

B-2

2:1

10bar

16bar

2*Pa

0.1bar

825

B-5

5:1

10bar

40bar

5*Pa

0.1bar

415

B-10

10:1

10bar

80bar

10*Pa

0.1bar

325

B-25

25:1

10bar

175bar

25*Pa+4*Pa

0.1bar

136

B-40

40:1

10bar

280bar

40*Pa+2.5*Pa

0.1bar

124

B-60

60:1

10bar

420bar

60*Pa+0.6*Pa

0.1bar

84

B-100

100:1

10bar

700bar

100*Pa+10*Pa

0.1bar

63



Pa=驱动气压 Ps=输入气压 Po=输出气压 Pa=6bar·Ps=8bar

压力换算关系:1MPa=10bar=10公斤

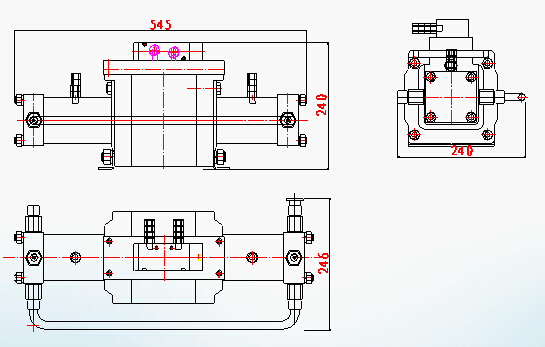

气体增压泵尺寸图

气体增压泵的尺寸图



思明特气体增压泵应用范围

  • 压缩空气增压
  • 航空航天附件维修后的静态、动态测试
  • 气体压缩存储
  • 气压调节器的检测
  • 压力气密性检测
  • 稀有气体回收
  • 飞机轮胎和液压蓄能器充氮气
  • 气体辅助注塑中高压氮气充气
  • 超纯气体的压缩(CO2 超临萃取)
  • 可增压氮气,氢气,空气,甲烷等各种气体

相关产品:

气驱液体增压泵

G系列气驱液体增压泵用于增压液体介质,高压力可以增压到320Mpa的超高压力,驱动空气压力0.2-0.8Mpa,压力无极可调,保压不消耗能量,可频繁启动。

思明特提供气体采样泵用于采样各种气体,便于实验室分析,配置有气动工作方式与220v电动工作方式。设备同时配置有高压缓冲罐。可将采样后的气体存放到缓冲罐内,试验的气体压力高可到30MPa的压力。气动的气体采样泵采用低压空气作为设备的动力源。设备压力无极可调,可用于防爆场合。

采气树试压

二氧化碳增压泵主要用于二氧化碳的灌装、压力提高以及二氧化碳萃取用途。具有结构可靠、稳定性能能高、密封圈耐低温耐磨等特点。该增压泵可以通过压缩空气驱动而实现自增压的方式输出很高压二氧化碳压力。 产品压力可以调节与控制,二氧化碳增压泵采用压缩空气驱动可用于防爆领域。

更多详情请点击:气驱液体增压泵

笑气增压泵

笑气增压泵适用于多种小钢瓶、笑气气弹、思明特笑气增压泵采用压缩空气做动力,用于实现将大气瓶内部的低压笑气增压到高压压力。产品可实现笑气的灌装等操作。设备采用低压空气做动力,压力可以调节与控制。

笑气增压泵

济南思明特科技有限公司研发的充氮小车适用于需要充氮气的蓄能器、高压容器、气弹簧等产品。产品配置有自动压力控制装置,充氮车到一定压力后自动停机,底部配置有移动轮,可以方便移动设备。操作简单、易于维护。

充氮小车

充氮小车

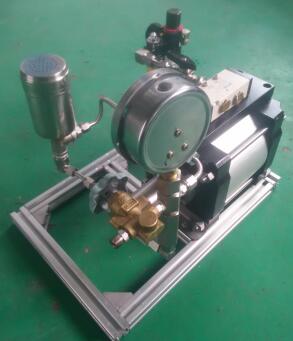

色谱柱管装柱设备

济南思明特科技有限公司研发的色谱柱管装柱设备配备思明特气动增压泵,驱动空气压力0.2~0.7Mpa。本试验设备是湿法填充高效液相色谱柱的专用设备具有升压快,压力高,回压小,便携式,结构简单,便于色谱柱的装填和拆卸,维修使用方便,产品配置有铝型材框架,压力可以调节,设备通过压缩空气驱动,通过调节驱动空气压力可以实现精确的压力控制与输出。

更多详情请点击:色谱柱管装柱设备

zengyabeng-m

伺服高压泵是一种适应范围较广的多功能产品,增压空气、氮气、氦清水、液压油等能够满足各种领域的高压气体应用要求。可以输送各种包括水或工业液体在内的不同介质,适用于不同温度、流量和压力范围。
典型应用:
工业增压:高精度压力注入系统;
高校行业:高精度压力测试装置,岩石试验装
试验室:高精度压力测试系统。

更多详情请点击:伺服高压泵

伺服高压泵
