G系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动,泵体气驱部分采用铝合金制造。气液增压泵接液部分根据介质不同选用碳钢或不锈钢,泵的全套密封件均为进口优质产品,从而保证了泵的性能。本系列驱动活塞直径为160mm。驱动气压为10bar,为了保证泵的寿命,建议使用气压<8bar。
|
气液增压泵驱动气体压力6BarM系列增压泵参数表 |
型号 |
增
压
比 |
出口
压力
(bar)* |
入
口
A |
出
口
B |
输出压力巴(bar) |
0 |
50 |
100 |
150 |
200 |
400 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
|
G6 |
6:1 |
48 |
1' |
3/4' |
29.91 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
G10 |
10:1 |
80 |
1' |
3/4' |
18.84 |
5.10 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
G16 |
16:1 |
128 |
1' |
3/4' |
12.05 |
5.32 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
G28 |
28:1 |
224 |
1' |
3/4' |
6.78 |
6.01 |
4.71 |
1.34 |
0 |
|
|
|
|
|
|
|
|
|
|
|
G40 |
40:1 |
320 |
1/2' |
3/8' |
4.71 |
4.02 |
3.04 |
1.98 |
0.89 |
0 |
|
|
|
|
|
|
|
|
|
|
G64 |
64:1 |
512 |
1/2' |
3/8' |
3.01 |
2.95 |
2.87 |
2.06 |
1.13 |
0 |
|
|
|
|
|
|
|
|
|
|
G80 |
80:1 |
640 |
1/2' |
3/8' |
2.44 |
2.35 |
2.12 |
1.76 |
1.03 |
0.65 |
0 |
|
|
|
|
|
|
|
|
|
G100 |
100:1 |
800 |
1/2' |
3/8' |
1.92 |
1.88 |
1.83 |
1.78 |
1.12 |
0.75 |
0 |
|
|
|
|
|
|
|
|
|
G130 |
130:1 |
1040 |
3/8' |
3/8' |
1.47 |
1.45 |
1.38 |
1.26 |
1.11 |
0.63 |
0.52 |
0 |
|
|
|
|
|
|
|
|
G175 |
175:1 |
1400 |
3/8' |
3/8' |
1.08 |
1.02 |
0.97 |
0.85 |
0.81 |
0.78 |
0.65 |
0.34 |
0.02 |
0 |
|
|
|
|
|
|
G255 |
255;1 |
2040 |
3/8' |
3/8' |
0.75 |
0.72 |
0.65 |
0.61 |
0.54 |
0.47 |
0.41 |
036 |
0.28 |
0.22 |
0.15 |
0 |
|
|
|
|
G400 |
400:1 |
3200 |
3/8' |
3/8' |
0.48 |
0.46 |
0.45 |
0.42 |
0.39 |
0.37 |
0.32 |
0.29 |
0.27 |
0.26 |
0.25 |
0.19 |
0.16 |
0.14 |
0.08 |
0 |
Pa=驱动气压 Ps=输入气压 Po=输出气压 Pa=6bar·Ps=8bar
气液增压泵驱动气体压力6Bar系列参数表 |
型号 |
增
压
比 |
出口
压力
(bar)* |
入
口
A |
出
口
B |
输出压力巴(bar) |
0 |
50 |
100 |
150 |
200 |
400 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
|
M6 |
6:1 |
48 |
1' |
3/4' |
48.60 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
M10 |
10:1 |
80 |
1' |
3/4' |
30.61 |
6.41 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
M16 |
16:1 |
128 |
1' |
3/4' |
19.59 |
9.86 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
M28 |
28:1 |
224 |
1' |
3/4' |
11.02 |
10.8 |
8.4 |
3.21 |
0 |
|
|
|
|
|
|
|
|
|
|
|
M40 |
40:1 |
320 |
1/2' |
3/8' |
7.65 |
7.53 |
4.56 |
3.21 |
1.11 |
0 |
|
|
|
|
|
|
|
|
|
|
M64 |
64:1 |
512 |
1/2' |
3/8' |
4.89 |
4.75 |
4.65 |
3.78 |
1.89 |
0 |
|
|
|
|
|
|
|
|
|
|
M80 |
80:1 |
640 |
1/2' |
3/8' |
3.96 |
3.82 |
3.65 |
2.78 |
2.31 |
1.23 |
0 |
|
|
|
|
|
|
|
|
|
M100 |
100:1 |
800 |
1/2' |
3/8' |
3.13 |
3.12 |
3.01 |
2.96 |
2.46 |
1.97 |
0 |
|
|
|
|
|
|
|
|
|
M130 |
130:1 |
1040 |
3/8' |
3/8' |
2.4 |
2.33 |
2.21 |
2.01 |
1.56 |
1.35 |
1.09 |
0 |
|
|
|
|
|
|
|
|
M175 |
175:1 |
1400 |
3/8' |
3/8' |
1.76 |
1.75 |
1.73 |
1.68 |
1.62 |
1.43 |
1.22 |
0.68 |
0.02 |
0 |
|
|
|
|
|
|
M255 |
255;1 |
2040 |
3/8' |
3/8' |
1.22 |
1.21 |
1.19 |
1.85 |
1.65 |
1.45 |
1.36 |
1.25 |
0.83 |
0.45 |
0.21 |
0 |
|
|
|
|
M400 |
400:1 |
3200 |
3/8' |
3/8' |
0.78 |
0.75 |
0.71 |
0.68 |
0.63 |
0.59 |
0.51 |
0.46 |
0.43 |
0.39 |
0.30 |
0.26 |
0.21 |
0.19 |
0.10 |
0 |
Pa=驱动气压 Ps=输入气压 Po=输出气压 Pa=6bar·Ps=8bar
气液增压泵常用压力换算关系:1MPa=10bar=10公斤
思明特气液增压泵的特点:
- 气液增压泵压力无极可调(通过调节驱动空气压力来实现输出液体压力的控制与调节)
- 可频繁启停,寿命不受影响
- 区别于一般的电动泵,泵本身可以带压启动
- 气液增压泵自动控制方便,通过配置比例阀,可以通过空气驱动空气压力来实现输出压力的调节与控制
- 重量轻,便于携带。重量在16kg以内
- 气液增压泵可输出高压压力,高增压比400:1的设备可输出高液体压力320MPa
- 气液增压泵空气作为动力用于防爆场合,适用于煤矿等特殊场合
思明特气液增压泵应用范围
- 管件,软管,阀门,压力容器,汽缸等提供静态和爆破测试
- 航空航天附件维修后的静态、动态测试
- 安全阀门校定
- 阀门及井口装置水中冒泡试验
- 气压调节器的检测
- 汽车制动系统测试
- 空气作为动力用于防爆场合,适用于煤矿等特殊场合
气液增压泵的工作原理:通过空气作为增压泵的动力源,通过面积*压力=面积*压力的方式进行,其中大面积低压为空气端,高压端为液体端压力。通过面积比转换为液体压力。通过帕斯卡原理实现液体的压力增压。从而实现液体的压力升高。
济南思明特生产的气动试压泵 能够满足钻井防喷器、采油(气)树和井口装置、节流和压井管汇等产品的出厂检验,并同时能够满足上述产品的功能试验。气动试压泵
zengyabeng-m

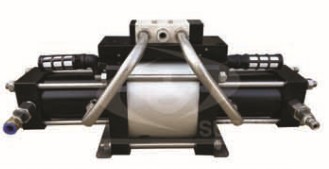

伺服高压泵是一种适应范围较广的多功能产品,增压空气、氮气、氦清水、液压油等能够满足各种领域的高压气体应用要求。可以输送各种包括水或工业液体在内的不同介质,适用于不同温度、流量和压力范围。
典型应用:
工业增压:高精度压力注入系统;
高校行业:高精度压力测试装置,岩石试验装
试验室:高精度压力测试系统。
更多详情请点击:伺服高压泵
