一、应用范围:
济南思明特高低压安全阀校验台主要用于校验气体安全阀开启压力,密封性能。通过了ISO9000质量体系论证,且通过了省质量检测中心的质量检测,是压力检测协会推荐产品。
二、性能优点
1、济南思明特高低压安全阀校验台校验安全阀过程中由于密封性能好,所以清洁无污染;调压范围广,增压速度快,控制精度高等性能优点。
2、济南思明特高低压安全阀校验台0-25MPa的压力表的校验范围能够满足各种压力等级规格的安全阀校验需要,自动夹紧装置方便可靠,自动增压也安全稳定。保证了校验的精度以读数准确。而且工作人员在校验中易于操作,减少了由于手工定位装夹,手动充气等一系列复杂工序,大大地提高了工作效率等性能优点。
(1)输入介质:氮气或空气(空气干燥过滤,甲方自备);
(2)输入预置气压:≥6MPa,一般为8MPa左右;
(3)输入控制气压:0.3~0.8MPa,一般为0.6MPa;
(4)输出气压:≤25MPa ;
(5)使用环境温度:-20-40℃;
(6)电源:380VAC, 50HZ;
(7)油泵电机功率:4KW;
(8)液压系统额定压力:20MPa(出厂时调压10MPa);
(9)阀门校验范围:(法兰直径) Φ90-Φ400mm;
(10)夹紧缸行行程:30mm;
(11)夹紧缸缸径:Φ200mm;
(12)夹紧缸夹紧力:40T;
(13)定位缸行程:50mm;
(14)定位缸缸径:Φ50mm。
高低压安全阀校验台由以下部分组成:
(1)气源部分:氮气瓶或空气压缩机(甲方自备);
(2)操作台;
(3)液压夹紧台(或手自一体);
(4)液压油站;

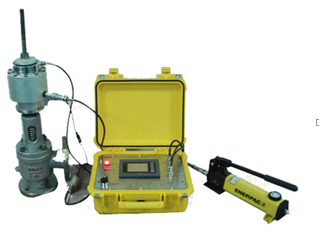

安全阀在线校验台
弹簧安全阀的开启、关闭动作是依靠其进口端的介质压力变化和弹簧预紧力来使阀芯自动开启及关闭。当介质压力(内压)升高到提升力比弹簧预紧力大时,阀芯克服弹簧预紧力自动开启,泄放多余的介质,使内压下降,又由于弹簧力的作用,当内压降至安全值时,阀芯自动关闭,泄放停止。
根据这个原理,可以设想,在线(又称热态)测量或调整安全阀时,如果由外部提供一个向上的附加力,则当介质压力与这个附加力的总和刚刚克服弹簧预紧力时,阀芯同样也会开启,甚至在没有介质作用的离线(又称冷态)条件下,单独由外部附加力克服弹簧预紧力时,阀芯也可开启。通过这种平衡关系的原理进行安全阀的在线校验工作。
