您所在的位置:首页> 产品展示 > 胶管爆破试验机、静压试验机,耐压试验机

胶管爆破试验机,静压试验机,耐压试验机 pdf


胶管爆破试验机、静压试验机,耐压试验机

电脑控制







一、应用范围:

适用于各种汽车软管、胶管、空调管、汽车总成等产品的耐压、爆破性能的测试。用于各种型号的管件的爆裂压力测定和耐压时间测定。其广泛应用于质量检测单位、各种车零部件制造单位、产品质量检测站、科研院校等各种软管的生产、开发研究等领域。压力试验系统,由加压系统和控制、显示系统组成。加压系统主要由思明特液体增压泵等组成,主要完成系统的加压和保压工作,可确保长时间试验的加压及保压。控制、显示系统主要完成控制驱动气体的压力,控制卸压,及时显示压力,控制加压等工作。 本试验机采用PLC控制方式,触摸屏操作及显示,具有自动加压,自动峰值保持,测试件爆破后自动停机,自动保护等功能。



二、试验标准 :

胶管爆破试验台是按照“EN     ISO1402-1996/NF T47202-1996 橡胶和塑料软管组件静液压试验”标准、GB/T5563液压软管总成试验标准制作。软管的安装和测试的方法符合“EN ISO1402-1996/NF T47202-1996橡胶和塑料软管组件静液压试验”标准所规定的内容、设备的性能参数和试验方法符合GB7939、GB/T5563液压软管总成试验标准中的规定。适合GB383钢丝编织软管或GB/T10544各种规格的爆破试验、各种规格的爆破试验、泄漏试验、耐压试验等要求。 GBT16897-2010

胶管爆破 :

典型的试验程序有:
恒速升压直至爆破;
恒速升压—保压—恒速升压直至爆破;
恒速升压—保压—泄压
恒速升压—保压—恒速升压—保压—恒速升压直至爆破;

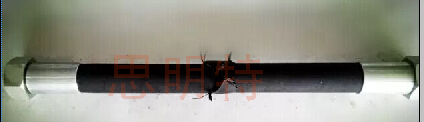

胶管爆破试验机 胶管爆破试验产品图

三、设备特点

1、配备思明特气体驱动气体自动增压泵,可轻松实现输出压力 可调、可控。
2、技术先进,结构设计合理。具有体积小、重量轻、外型美观大方的特点。
3、所有承压零件都采用国际知名品牌的标准零件,无任何焊接连接,方便拆卸,安全系数高,寿命长、便于维护。

四、技术参数

1、驱动气压范围:0.1-0.69 Mpa;且输出压力和驱动气压成正比。
2、耗气量:1Nm3/min
3、压力测试范围:0—300Mpa,根据客户实际需求,选择相对应的压力。
4、工作介质:水、液压油、乳化液。
5、可根据客户需求选择配置便携式自动记录仪。

五、型号选择

产品名称

液压软管爆破试验台

产品型号

SUP_RGXT_7,SUP_RGXT_21,SUP_RGXT_40,SUP_RGXT_58,SUP_RGXT_70

SUP_RGXT_120,SUP_RGXT_160,SUP_RGXT_220,SUP_RGXT_300

基本原理

根据管材的不同压力,高压泵产生高压液体,经过压力控制系统,由高压软管输送给试样中,进行管材的长时间静液压试验和爆破。

性能参数

试验压力

0~300MPa(压力可选)

控压精度

试验压力值上限的+2%,下限的-1%

压力值分辨率

0.1MPa

压力传感器

试验压力采样频率0.5秒

试验介质

水或液压油

压力控制方式

气压驱动或液压驱动

操作方式

手动控制 ,电脑控制

试样数量

1路控制试验压力和试验时间 (路数可选)

控温精度

平均差±1℃,偏差±2℃

试样安装方式

手动或自动夹紧

结构组成

动力系统,循环系统,压力控制系统,工件安装装置,手动控制 ,电脑控制

适用范围

液压软管及软管组合件

相关产品

制动软管膨胀量试验机

软管膨胀量试验机

制动软管膨胀量试验机主要用于以下零部件的出厂检测:汽车软管类: 转向管、刹车管、空调管、燃油管、冷却水管、散热软管、暖风软管、空气滤芯器软管、涡轮增压系统软管、工程液压软管;航空软管和管汇等管件的脉冲试验。参考标准:GB 16897-1997《制动软管》, GB/T7127.1-2000、GB/T7127.2-2000《液压制动系统用制动软管组合件》更多详细介绍参照 软管膨胀量试验机

脉冲疲劳试验机

脉冲试验台

脉冲疲劳试验机用于检测胶管的脉冲疲劳试验,可以控制实验压力,实验次数,试验波形,根据需要可控制环境温度与介质温度。试验介质可为水、油、乳化液等介质。更多详细介绍参照 脉冲试验台

软管挠曲试验机

软管挠曲试验机

曲挠试验机参考标准GB 16897-1997《制动软管》用于检测软管在一定压力的情况下挠曲性能。可实时控制旋转次数,实验压力等数值。更多详细介绍参照 曲挠试验台

cng天然气胶管耐压试验设备

    济南思明特科技有限公司生产的天然气cng软管用于天然气加气站、天然气胶管的水压测试,实验压力可到70MPa,压力无极可调,保压不消耗能量。可用于美国parker胶管的耐压压力测试。采用计算机控制,实施显示压力曲线,保存试验数据。更多详细介绍天然气加气站胶管耐压试验设备

程序控制胶管爆破测试机











电脑控制高压胶管静压爆破测试台采用水等作为试压介质,可以实现300MPa不同压力等级的高压胶管的静压强度或密封性试验 。增压泵作为压力源,试验压力300Mpa,输出压力无极可调,在一定范围内,升压速率可以自主设定,液压部件选用不锈钢材质,使用寿命长,安全可靠。

电池壳体盖帽爆破试验机

电池壳体盖帽爆破试验机主要用于电池壳体、盖帽的耐压爆破试验检测。本试验机动力源为压缩空气,输出试验压力与气源压力成比例,可通过调节气源压力得到试验压力。用户可根据需求选择计算机控制。 系统配置有自动夹紧装置用于被测件的自动夹紧测试。

非金属复合管管材爆破试验机主要用于非金属符合管材的耐压爆破试验。本试验机实现计算机控制功能,满足自由设定功能,充液排气时间、保压时间、试验压力,试验过程中 设定单段保压测试,也可以保压或测泄漏后直接爆破,升压速度能保持恒定,可实现无级调节,升压速度可设定;保证测试时的精度。

非金属复合管管材爆破试验机

baoposhiyanji-q

爆破压力测试台用来验证经过焊接后的连接效果。本试验台从设计原理和零部件选择上保证了系统的稳定可靠运行。根据爆破试验特点采用适当的外壳保护,观察窗玻璃采用防爆玻璃。

管道压力试验装置

管材静液压试验机用于塑料管、pe、pv、pc管材等产品的耐静液压试验。产品配置有恒温水槽可以用于管材的静液压试验,并配置有相应的A型夹具,用于产品的两端密封。并配置有自动控制压力装置用于压力的自动控制。

管材静液压试验机

水冷板爆破试验机用于水冷板的耐压爆破试验,所有试验过程采用PLC自动控制,能够显示压力-时间曲线、保压时间、爆破压力值,并具有自动记录压力-时间曲线。

水冷板爆破试验机
