您所在的位置:首页> 产品展示 > 气体动力单元

气体动力单元


气体动力单元

气体动力单元

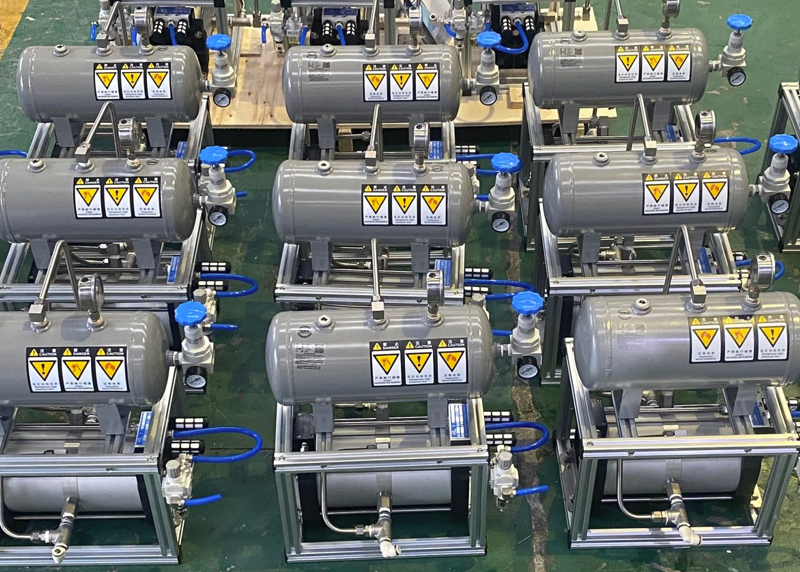

思明特气体动力单元主要由思明特空气增压泵(或者思明特气体增压泵)和储气罐组成。

标准配件包括:储气罐,调压开关,二联体,连接管路及接头消音器等。

可选配件包括相应机箱,数显压力表等。

气动增压单元连接图如下:
增压动力单元原理图

型号

增压比

最大压力

气体出口压力计算公式

最小进口压力

最大流量L/min

Ps

Po

QDDY-1

1:1

10bar

8bar

1*Pa

0.1bar

860

QDDY-2

2:1

10bar

16bar

2*Pa

0.1bar

420

QDDY-3

3:1

10bar

24bar

3*Pa

0.1bar

312

QDDY-4

4:1

10bar

32bar

4*Pa

0.1bar

260

QDDY-5

5:1

10bar

40bar

5*Pa

0.1bar

220

Pa=驱动气压 Ps=输入气压 Po=输出气压,流量为标态下流量,且要求驱动气压为8公斤

当被增压的气体为空气时此时最终实现的气体压力为:驱动气压*增压比

当被增压的气体为非空气(如氮气)最终实现的压力为:驱动气压*增压比+氮气进气压力

常用压力单位换算:1bar=0.1MPa=1公斤=145psi

注:以上型号为常用型号,需要更高压力可以换用思明特气体增压泵,详细参数见气体增压泵。

气体增压单元应用范围

  • 压缩空气末端局部升压
  • 天然气提升压力
  • 安全阀门校定
  • 阀门及井口装置水中冒泡试验
  • 气压调节器的检测
  • 可增压氮气,氢气,空气,甲烷等各种气体

相关产品

气体增压泵B系列产品

气体增压泵

B系列为二级增压泵,可以将极低压力的气体增至很高的压力,驱动气压≤7bar,气体输入口的压力范围为0.5—10bar,最大可增至90Mpa。该系列泵的换向方式与N系列完全相同,整台泵全部采用铝合金及不锈钢制造 详细资料介绍点击气体增压泵

气动增压台

气动增压台

可用于高压气体检测,可以产生最高90Mpa的高压气体,同一台设备可以增压氢气、空气、氮气、天然气等大部分的气体,可进行气体的增压气体的加压,气体的高压检测等。详

细资料介绍点击:气动增压台
