脉冲试验台


脉冲试验台








一、应用范围:

脉冲测试采用足够高的电源对待测器件施加间隔很短的脉冲,产生高品质的可测信号,然后去掉信号源。脉冲试验通过减少焦耳热效应,避免对小型纳米器件可能造成的损坏,它是一种能够减少产品件总能耗的测量技术。

济南思明特脉冲试验机主要用于以下零部件的出厂检测:汽车软管类: 转向管、刹车管、空调管、燃油管、冷却水管、散热软管、中冷器、散热器、油冷器、水箱、蒸发器、冷凝器、加热器、空调管路、冷却液管路、暖风软管、空气滤芯器软管、涡轮增压系统软管、工程液压软管;航空软管和管汇;其他硬管或接头以及汽车刹车泵、散热器、油冷器、缸体的脉冲试验。

二、基本参数

1. 试验介质:油、水或乙二醇混合液
2. 脉冲压力:0-70Mpa(可以调节)
3. 压力控制精度:0.01MPa
4. 脉冲频率:5~30 次/分 (可调)

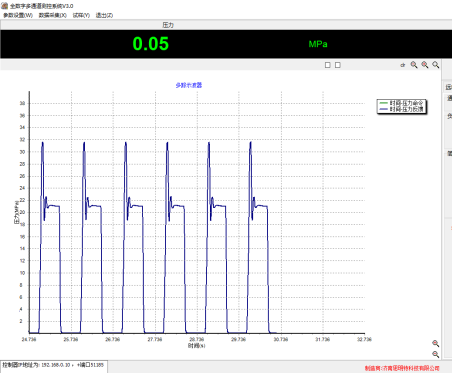

5. 脉冲压力波形:基本方波(或梯形波),脉宽调节可以按照贵公司要求进行。
6. 试验介质温度:室温~130℃(根据客户要求) 7. 试验次数打到50 万次以上(连续一次),可以连续工作时间30 天
以上,进行密封性能试验,不得出现泄漏或变形情况。

三、设备构成

本试验台由6 个主要部分组成:
1.充液系统: 该系统由液位传感器、集液箱、过滤器、充液气控球阀组成。该系统完成整个循环系统中所有容积的介质充注与补充。该系统是通大气的,与排气系统组成一个充液排气开式循环回路。
2. 排气系统:该系统由排气气控球阀、排气集液箱、液位传感器、排气阀组成。排气是否彻底会直接影响到压力波形的产生,它是压力波形产生的必要条件。该系统安装在系统管道的上端,有利于排气。
3.加热系统:该系统为液体循环工质湿式加热系统,湿式循环加热系统是维持脉冲试验介质的设定温度,使整个循环系统处于一个设定的热平衡中,该系统由高温循环泵、集液罐、加热器、温度传感器组成。
4.脉冲动力系统: 脉冲动力系统给脉冲的发生装置提供一个恒压源,还包含一个压力切换装置。该系统由液压箱、液压泵、液压阀、蓄能器、过滤器、压力继电器等元器件组成。
5.脉冲压力伺服控制系统: 该控制系统是设备的核心。系统由伺服阀、油缸等组成。
6.循环系统: 循环系统分大循环系统和小循环系统,由加热器、循环泵、气控阀、节流阀、过滤器、气控阀组成。小循环系统用于未装工件时的空运行,用于设备的调试,检查各系统的初始工作状态。检查各系统无异常后,再关闭气控球阀,开启试验环境箱的通道,进入大循环试验阶段。

四、型号选择

产品名称

脉冲试验台

产品型号

SUP_MCSYT

基本原理

根据不同压力,高压泵产生高压液体,经过压力控制系统,由高压软管输送给试样中,进行脉冲试验。

性能参数

试验压力

0~70MPa(压力可选)

控压精度

试验压力值上限的+2%,下限的-1%

压力值分辨率

0.01bar

脉冲频率

5-30次/分

试验介质

水或液压油

操作方式

电脑控制

控温精度

平均差±1℃,偏差±2℃

试样安装方式

手动或自动夹紧

结构组成

动力系统,循环系统,压力控制系统,工件安装装置,电脑控制

适用范围

散热器,中冷器,冷凝器,高压软管,胶管等

相关产品:

油压脉冲试验台

济南思明特全自动控制脉冲试验机采用计算机软件自动控制,可实现无人自动操作。带有各种异常判断功能,可实现自动控制,用于测试胶管、水箱、水管、冷却器、中冷器、换热器、接头、管路等。与水压相比,油压可实现介质的高温测试。

更多详情请点击:全自动控制脉冲试验机

过滤器壳体脉冲振动试验机用于过滤器壳体在高频振动条件下的脉冲试验,检查过滤器壳体疲劳寿命。本试验机可以设定振动方向,包括上下前后左右,可以设定振动频率。

过滤器壳体脉冲振动试验机



maichongshiyanji-m

液冷板微通道管压力交变设备主要用于液冷板,直冷板,微通道管的脉冲试验、压降(流阻)试验、耐高温/耐低温试验、环境高低温交变试验、介质温度交变试验、脉冲/介质温度交变耦合试验。

液冷板微通道管压力交变设备

济南思明特科技有限公司研发的液冷板压力交变试验机主要用于液冷板的压力交变试验,用于检查产品材料的温度、压力变化后是否有故障、质量变化、工作可靠性等。试验机采用微机控制,软件显示,操作简单,显示清晰,自动报警等功能,是各科研机构、国家质量检验机构、液体冷却板制造商必要的检测仪器。

液冷板压力交变试验机

济南思明特科技有限公司研发的冷却水管PVT测试台是一种带有线性和偏心运动装置的压力脉冲试验机,主要用于冷却水管的PVT测试。本测试台配备思明特数据采集软件,具有数据、报表处理功能,提供面向图形排版的专用报表编辑工具,具有操作灵活、简单易学的特点,能方便的打印试验曲线及试验值。

全自动水压疲劳试验机

净水机循环寿命测试机主要用于净水机的循环寿命及水锤性能测试。本测试机箱体采用全不锈钢材质,透视窗口。微机电脑控制,实时显示当前压力及曲线,试验数据;压力、时间、次数等自动记录存储,生成试验报告保存打印及查询功能;试验异常报警停机。

净水机循环寿命测试机

航空导管水锤脉冲试验机主要用于航空导管的水锤脉冲试验。通过模拟航空导管通的实际工作状况,按照相关技术标准和要求对其进行测试,检定管材的使用性能。本试验机具有试验数据的自动采集和处理功能,自动建立试验数据库,可随时查询,数据可以保存。

管件耐压、爆破试验台

氢气反复加压测试系统用于氢气能源汽车的相关测试,包括氢气阀门,减压阀,氢气接头,氢气相关配件等。 产品试验压力高80MPa,可以自动增压并进行氢气的加压。系统配置有相关的自动控制系统,通过自动控制进行压力增压泄压,并配置有相关的温度箱体模拟高低温环境。系统配置的软件为控制开发。用于检测氢气相关耐压部件的寿命测试以及氢脆等测试目的。

氢气反复加压测试系统

其他产品:液压软管脉冲试验台主要用于液压软管、冷却水管、转向管、空调管、燃油管、暖风软管等管材的脉冲试验,可根据需求选择计算机控制或者手动控制,配备专用的数据采集系统,实时显示各参数,打印试验报告,保存试验数据。

液压软管脉冲试验台
