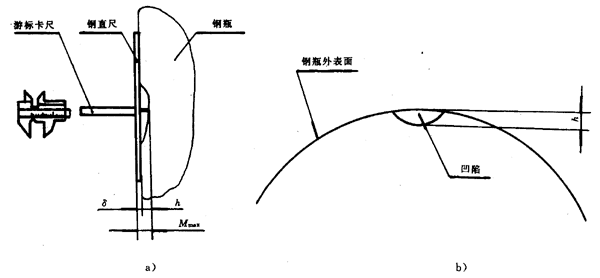

B1 凹陷深度（h）的测量方法
以凹陷的弦为基准测量深度，量具为高度游标卡尺或直尺，直尺应沿气瓶轴线放置，直尺长度应大于凹陷最大直径的三倍，如图B1a）所示。
以凹陷处瓶体外圆周的弧为基准测量深度，量具为弧形样板，弧形样板应沿圆周放置，样板弧长应大于气瓶周长的2/5，如图B1b）所示。
图 B1
B2 凹坑、磕伤、划伤深度的测量方法
可用下面两种方法中的任一种：
a）凹坑、磕伤、划伤深度值以最深处为准，测量用的专用量具如图B2所示。卡板的型面曲率半径与钢瓶外廓相吻合，千分表的针尖插入缺陷中测量其深度，针尖的楔角应小于等于30°，半径应小于等于0.25mm。测量过程中要定期校核千分表的读数，以消除由于针尖磨损造成的误差。
图 B2
b）将软铅锤满凹坑、磕伤、划伤之中，取出软铅，用卡尺量得最大软铅高度即为所测深度值。
|
