您所在的位置：首页>技术资料>测量控制系统的原理图与主要配置

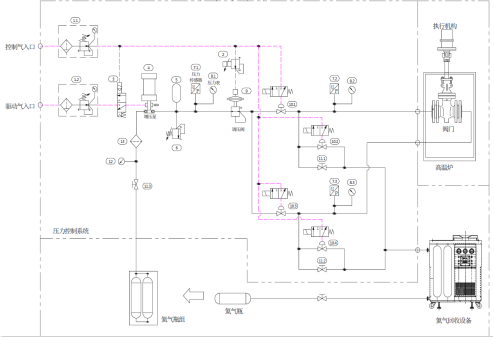

1测量控制系统原理图
2配置
序号 |
名称 |
规格及型号 |
单位 |
数量 |
品牌要求 |
1 |
调压过滤器 |
1/2”，5μm |
件 |
2 |
日本SMC或等同 |
2 |
电气比例阀 |
3/8”，0.9Mpa |
件 |
1 |
日本SMC或等同 |
3 |
电磁阀 |
两位三通，1/2”，外部先导 |
件 |
1 |
日本SMC或等同 |
4 |
增压泵 |
GB-D30 |
件 |
1 |
美国SC或等同 |
5 |
储气罐 |
35MPa，2L |
件 |
1 |
格瑞特或等同 |
6 |
安全阀 |
6000psi |
件 |
1 |
FITOK或等同 |
7 |
数字压力表 |
0-40Mpa，0.02 级 |
件 |
3 |
中图仪器或等同 |
8 |
压力表 |
0-40Mpa，表径100，1.0 级 |
件 |
3 |
HPT或等同 |
9 |
调压阀 |
44-11 系列，50-6000psi |
件 |
1 |
TESCOM或等同 |
10 |
气控阀 |
3/8”，60000psi |
件 |
4 |
PARKER或等同 |
11 |
手动针阀 |
3/8”，6000Psi，316SS |
件 |
3 |
FITOK或等同 |
12 |
压力表 |
0-25Mpa |
件 |
1 |
HPT或等同 |
13 |
过滤器 |
3/8”，6000Psi，316SS |
件 |
1 |
FITOK或等同 |
14 |
设备管道接头 |
不锈钢材质 |
套 |
1 |
|
15 |
泵阀柜 |
碳钢烤漆 |
套 |
1 |
|
16 |
氦气回收装置 |
氦气回收率≥85% |
套 |
1 |
国产中等及以上 |
17 |
电脑 |
19 寸显示屏 |
台 |
1 |
DELL或等同 |
18 |
PLC |
S7-300 |
套 |
1 |
同等或以上 |
19 |
软件 |
集成高温炉信号接受及反馈 |
套 |
1 |
|
20 |
控制柜 |
|
套 |
1 |
国产中等及以上 |
21 |
氦气瓶组 |
瓶数请供应商根据容积计算确定 |
组 |
1 |
国产中等及以上 |
更多试验机参考思明特网站。
