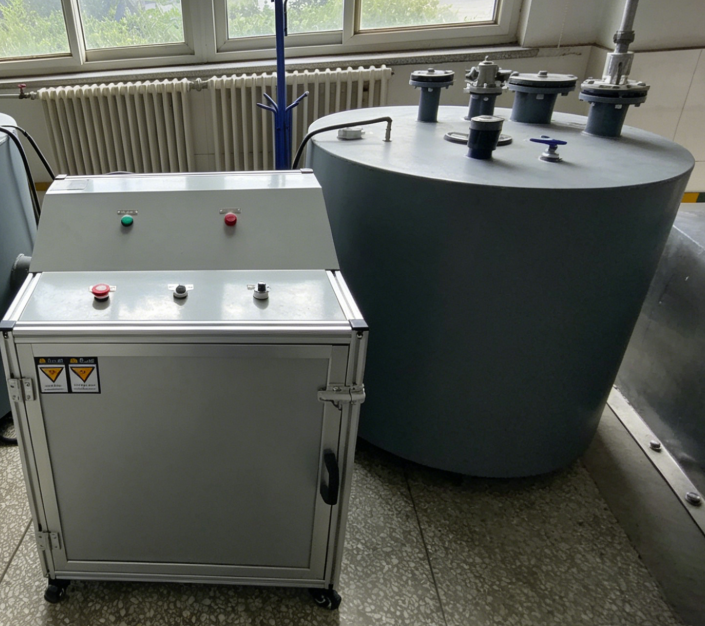

风管漏风率测试设备

一、产品介绍

济南思明特科技有限公司研发的风管漏风率测试设备依据GB 50243-2016、JGJ/T 141-2017等标准，用于通风空调风管、消防排烟管道、净化风管、风阀 / 消声器 / 空调机组等部件的严密性检测、漏风量定量测试、漏风率计算，是建筑机电、暖通、消防工程验收与质检的核心设备

二、风管漏风率测试设备参数

测试压力：0～1500Pa
压力控制：±0.5% FS，分辨率 1Pa
漏风量范围：0～5000m³/h，精度 ±2% FS
风机功率：1.5kW
调速范围：0～16300r/min
测试介质：空气
控制方式：PLC 触摸屏

试验方法：
将风管展开，一端固定于测试平台，测试其PQ曲线，开启辅助风机测试，选取
250Pa对应风量，测试该工况下风管前后压差，参照PQ曲线两端静压对应的风
量。根据两端风量差值计算漏风率≤3%。采用肥皂水测试是否有泄漏。

三、风管漏风率测试设备特点

国标合规，适配验收：完全符合 GB 50243、JGJ/T 141 等核心标准，可直接用于建筑机电、暖通、消防工程验收及第三方质检，数据具备权威性。
：采用压差 - 流量法，微压分辨率 1Pa，漏风量精度 ±2% FS，压力波动≤±5Pa，可定量测量漏风量、自动计算漏风率，避免人为误差。
支持正压 / 负压双模式测试，覆盖 0～1500Pa 常用压力档位，可检测各类风管、风阀、空调机组等，兼顾分段 / 整体测试需求。
操作高效：PLC 触控 / 上位机控制，一键启动，自动完成加压、稳压、数据采集、报表导出，单人可操作，30 分钟内完成单段风管测试。
