中铁通轨道运营有限公司采购的机车风管水压以及气压试验机调试完毕
风管试验台根据标准《GB-T 5563-2006 橡胶和塑料软管及软管组合件 静液压试验方法》中的7.1验证压力试验要求“无急剧变形”,和标准《SAE J 343-2001 SAE 100R 系列液压软管和软 管总成试验和试验规程》中的4.14体积膨胀测试要求,需要对软管外形进行检测。

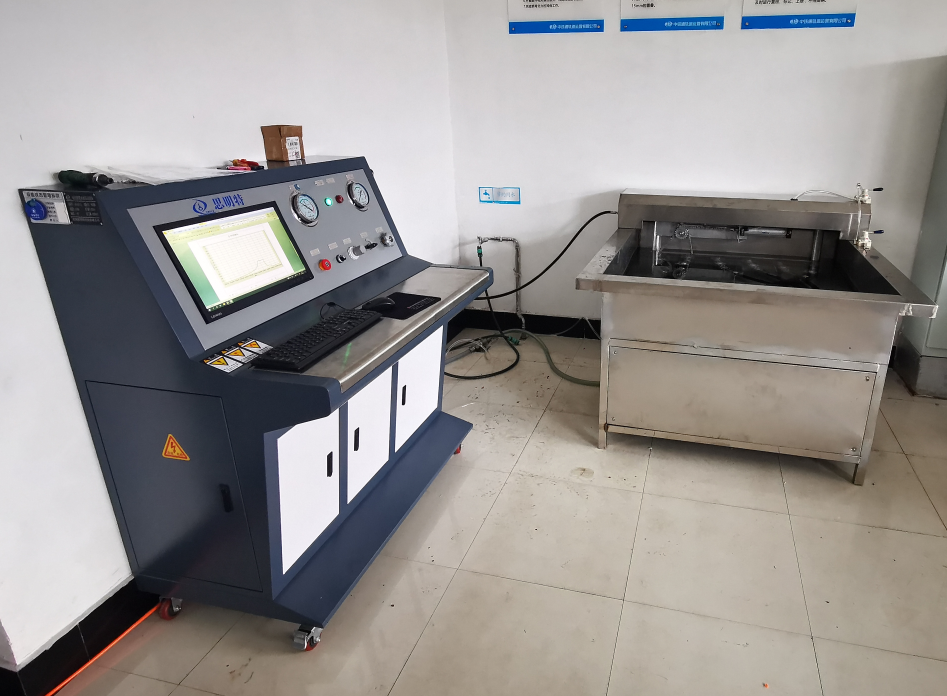

1、风管试验台构架由方钢焊接而成,四周包有铝板。其控制台由不锈钢板弯结而成,并留有各按钮、指示灯和仪表的安装孔。试验台设有试验水槽和储水槽两个水槽,试验水槽由不锈钢板焊接而成,置于试验台上方;储水槽由钢板焊接而成,并涂有防锈保护油漆,置于试验台内部偏右位置。
2、试验台配有供水泵和加压水泵。供水泵用于将储水槽内水抽至试验水槽,加压泵用于向软管内挤水加压。各水、气通路由镀锌管组成,由电磁阀沟通和切断,并设有单向阀防止逆流。试验台还配有水、气两用压力表和自动排水阀,以实现实时监测软管内压力和干燥空气。试验台采用的PLC、中间继电器、压力开关共同控制,并设有专门的电气控制柜放置各电气元件。试验台根据各功能的不同,设有选择开关、带指示按钮开关、指示灯和蜂鸣器,以达到易懂、易操作。
3、软管可以旋转180°方便观察底部泄露情况。
4、软管可以升降,方便装卸。
