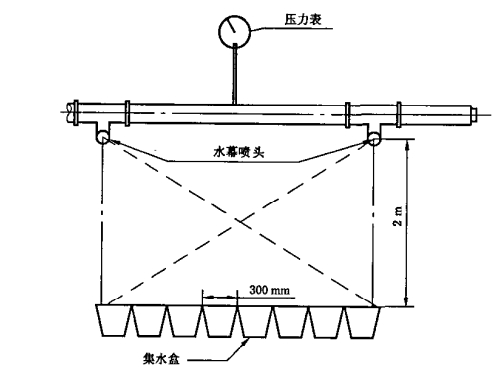

G型和T型水幕喷头的安装如下图所示,两只喷头安装在一条管路上,使喷头向下喷活。沿水幕喷活方向布置一排集水盒,喷头距集水盒顶部2m,单个集水盒尺寸为:0.3m×0.6m×0.5m(长X宽×高),收集两只喷头重叠部分的酒水,即两只喷头正下方及其中间的集水盒水量,喷头间距为:每个喷头洒水的最外边缘喷洒到另一个喷头的正下方集水盒内,试验压力为0.10MPa,喷洒时间不小于2min。


水喷头的平均洒水量按式(2)让算
P平均Q/n
P—7平均酒水量,单位为升(L)
Q一全部集水盒收集的总水星,单位为升(1.)
n一集水盒数量

每个集水盒的水量，应符合：

水幕应连续完整、布水均匀，任一集水盒中洒水量不应低于平均洒水量的50%，任一集水盒中洒水量不应高于平均洒水量的200%
