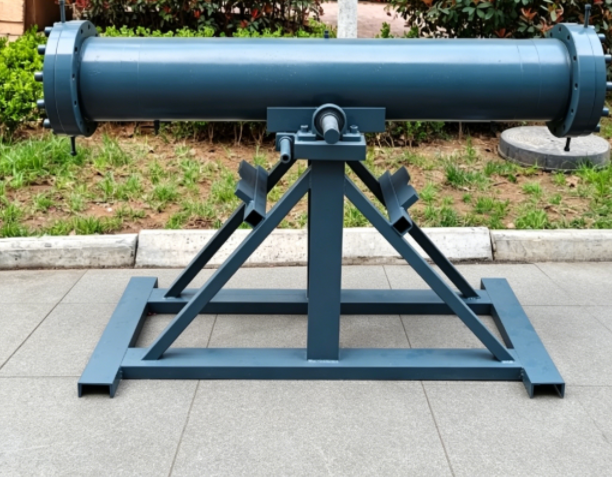

卧式高温高压模拟试验系统

一、产品介绍

济南思明特科技有限公司研发的卧式高温高压模拟试验系统主要用于模拟封隔器在实际工况中的耐高温高压的能力，以及在高温高压环境下的密封性能。能对封隔器胶筒的工作状况和环境的压力、温度、等参数实时控制和检测。含油压系统、气压系统、水压系统、加热装置、力加载装置、监控系统和计算机控制系统，实现井下工具 API 11D1 V0-H和API 14A 测试要求，满足气压试验和油压试验的便利切换。

二、卧式高温高压模拟试验系统参数

气压系统：
试验介质：氮气，导热油；
工作压力：105MPa； 温度：240℃
增压泵：思明特气动气体增压泵；
压力测量精度：0.5%F.S；
控制方式：手动控制/自动控制；
油压系统：
温度：240℃
工作压力：0~105 MPa
压力测量精度：0. 5%F.S
压缩空气需求：0.7MPa，1.6NM3/Min
控制方式：计算机自动控制和手动控制
配置量筒，可收集油压试验时的泄漏量；
水压系统：
试验介质：水
工作压力：0~105MPa
压力输出：独立增压、独立卸压
压力测量精度：0. 5%F.S
压缩空气需求：0.7MPa，1.6NM3/Min
控制方式：计算机自动控制和手动控制
配置量筒，可收集水压试验时的泄漏量；

三、卧式高温高压模拟试验系统特点

统配置有备用手动卸压阀，当高压过滤器堵塞或者气控阀无法卸压时，采用手动针阀进行卸压；
采用电气比例阀对驱动空气压力进行调节，并通过后端压力传感器信号反馈压力值进行压力调整，控压精度高；
系统采用无焊连接，锥面密封；
整机高压管路及接头全部采用不锈钢材质。
系统配置有备用手动卸压阀，当高压过滤器堵塞或者气控阀无法卸压时，采用手动针阀进行卸压；
采用电气比例阀对驱动空气压力进行调节，并通过后端压力传感器信号反馈压力值进行压力调整，控压精度高；
系统采用无焊连接，锥面密封；
整机高压管路及接头全部采用不锈钢材质。
