1 非边摘型喷头
试验室的面积应不小于 7 m X 7 m ，取 4 只同种安装形式、同口径的喷头呈正方形安装于试验管路 上，喷头轭臂应与供水管平行。干式喷头应取其产品的最短 规格进行试验 。
吊顶与直立型喷头溅水盘之间的距离为 50 m m ，与下垂型喷头溅水盘之间的距离为 275 m m , 齐平、嵌人、隐蔽式喷头应取其最嵌人的位置，安装在不小于6 m X 6 m 的吊顶上，吊顶置于试验室的中央。试验喷头通过三通或弯头直接安装在水平管路上 ，或通过通径为 25 m m 、长度不小于 150 m m 的短管和变径联接在水平管路上。
三种公称口径的喷头的保护面积和洒水密度在下表中给出。公称口径为 15 m m 和 20 m m 的喷头 应在表 4 中规定的两种条件下分别进行试验 。
4 只喷头之间保护面积内的洒水密度由正方形集水盒测量，集水盒的边长为 500 m m ，吊顶距集水 盒上边缘 2.7 m ,集水盒位于 4 只喷头下方保护面积的中央，试验集水时间不应少于 3 m ina
试 验 结 果应符合下述规定。

非边墙型洒水喷头按上述规定的方法进行试验时，应符合下表的规定。

2 边墙型喷头
试验室面积不应小于 7 m X 7 m ，取 2 只同型号同口径的边墙型喷头，沿着一面墙安装于试验管路上。喷头间距为3 m ，吊顶距每只喷头溅水盘之间的距离为 100 m m , 2 只喷头之间保护面 积内的水分布用 36 只边长为 500 m m 的集水盒测量。吊顶距集水盒上边缘的距离为2.14 m ，36 只 集 水盒位于 2 只喷头之间区域的地面上。第一行集水盒应平行于喷头后的墙 面，距墙 600 m m ，另外 ，将 一行 6 个集水盒置于 2 只喷头之间的地上贴近墙面，收集洒在墙面上的水。墙的表面应用 不透水、不吸水的材料覆盖，水应能从墙面上直接导人集水盒中。在此行集水盒上方置 一档板，以防止从喷头中洒出的水直接进人集水盒。

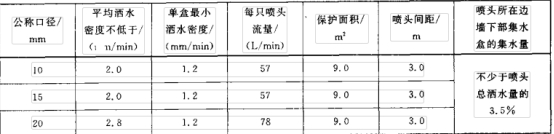

边墙型喷头的试验条件见下表，试验洒水时间为 10 m in。计算集水盒的平均洒水密度和任一单只 集水盒的洒水密度。检查喷头打湿其背后墙面的情况，试验结果应符合下述规定。

试验要求：
边墙型洒水喷头按上述规定的方法进行试验时，应打湿喷头所在墙下方距溅水盘 1.22 m 以 下的全部墙面并符合上表的规定。
