您所在的位置:首页> 产品展示 > 安全阀离线校验台

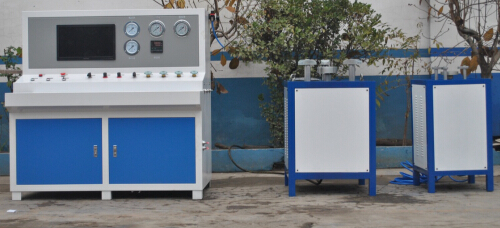

安全阀离线校验台
安全阀离线校验台

名称:安全阀离线校验台

价格:电议

分类:试压机

关键词:安全阀,校验台,离线





一、安全阀离线校验台基本参数

适用安全阀范围
1.安全阀压力范围 PS≤30Mpa。
2.安全阀法兰外径范围:D80-600mm。
3. 适用各种螺纹安全阀。
4.适用全启和微启安全阀。
5.各种厚薄法兰安全阀。
6.各种公制和英制安全阀。
结构
液压夹紧机构底部顶起阀座和三爪限位设计有效保证安全阀密封性能。
液压泵站有效保证液压夹紧的稳定性。
推拉防护门设计保证操作人员操作安全。
高压气源总控系统包括风冷,四级, 四缸压缩机,全不锈钢中间和末级冷却器。
气源机含有两套过滤系统:活性炭、分子筛、一氧化碳吸收分子构成三重空气净化过滤系统和油水分离系统。
无基础设计,耐久喷塑避震重载型全钢底座框架。
测试阀和不锈钢管路保证测试密封性能和防止管路腐蚀。
电气元件都是采用国际品牌保证操作的可靠性。
抽拉式不锈钢清洁吹枪使作业更加便利。

二、安全阀离线校验台技术参数

项目

公制

英制

阀法兰外径

D600mm

24英寸

校阀压力

30Mpa

4350psi

储气量

13.6L 30Mpa

13.6L 4350psi

液压夹紧力

45吨

450KN

阀法兰厚度

﹤=180mm

<=7英寸

电脑采集系统

+/-0.3%

+/-0.3%

校阀精度

+/-0.4%

+/-0.4%

气源系统

2.2KW 220V单相

2.2KW 220V单相

夹紧系统

2.2KW 220V单相

2.2KW 220V单相

双表备用接头

M20*1.5内螺纹

M20*1.5内螺纹

安全门

滑动方式

滑动方式

控制台尺寸

986x1039x1525mm

39x41x60英寸

夹紧台尺寸

972.5x1090x925mm

39x43x37英寸

气源机尺寸

450x900x593mm

18x36x24英寸

噪音指数

73dB

73dB

总重量

900公斤(kg)

 1980磅(lb)

1、公称通径DN15-DN400法兰式安全阀;0
2、公称压力PN≤32MPa的低压大口径安全阀;
3、各种全启式,微启式安全阀;
4、½"~2½"英制螺纹A27W-10T型安全阀
5、各种厚薄、形状的法兰式安全阀;
6、公制、英制螺纹安全阀;
7、国产、进口安全阀;
8、气体、液体介质安全阀。

三、安全阀离线校验台备件清单

名称

描述

数量

控制台



1

液压夹紧台



1

高压气源机



1

压力表

0-1.6Mpa、0-4Mpa、0-16Mpa、0-40Mpa(装机)

4

双表备用接头

M20X1.5 内螺纹(装机)

4

扩展接口

M16X1.5外螺纹(装机)

1

电气扩展接口

USB2.0X2   220V单相X2(装机)

1

法兰适配板

DN15、25、32、40、50、65、80、100、150、200、250、300

12

螺纹连接密封座



1

英制螺纹连接头

1/2″、3/4″、1″、11/4″、11/2″、2″、21/2″

7

公制螺纹连接头

M27×1.5、M30×1.5、M33×1.5

3

安全防护门



1

地脚移动轮

插接方式

4





安全阀在线校验台

安全阀在线校验台

弹簧安全阀的开启、关闭动作是依靠其进口端的介质压力变化和弹簧预紧力来使阀芯自动开启及关闭。当介质压力(内压)升高到提升力比弹簧预紧力大时,阀芯克服弹簧预紧力自动开启,泄放多余的介质,使内压下降,又由于弹簧力的作用,当内压降至安全值时,阀芯自动关闭,泄放停止。
根据这个原理,可以设想,在线(又称热态)测量或调整安全阀时,如果由外部提供一个向上的附加力,则当介质压力与这个附加力的总和刚刚克服弹簧预紧力时,阀芯同样也会开启,甚至在没有介质作用的离线(又称冷态)条件下,单独由外部附加力克服弹簧预紧力时,阀芯也可开启。通过这种平衡关系的原理进行安全阀的在线校验工作。

安全阀研磨机-安全阀研磨工具-安全阀检修工具

安全阀研磨机

济南思明特科技有限公司研发的压力开关及安全阀微控综合试验台归属于高速动车组制造中心调试车间,用于CRH380B系列动车组检修项目压力开关动作值及气密性功能检测,安全阀开启值、关闭值及气密性功能性检测。

压力开关及安全阀微控综合试验台

压力开关及安全阀微控综合试验台

压力开关及安全阀微控综合试验台归属于高速动车组制造中心调试车间,用于CRH380B系列动车组检修项目压力开关动作值及气密性功能检测,安全阀开启值、关闭值及气密性功能性检测。

压力释放阀校验台

压力释放阀校验台模拟油浸式电力设备内部发生故障时压力释放阀的动作机理,应采用先进的微机测控技术,通过实时采集压力信号,以达到精确检测压力释放阀时效开启压力值、开启压力值和关闭压力值的目的,彻底解决了靠人工读取压力表数值而造成的测试精度低的问题,具有校验精度高、测试准确、重复性好等优点(校验台,非便携式)。

femenshiyanji-f

仪表阀强度试验机主要用于流量计壳体、截断阀、止回阀、安全阀、调节阀、分流阀等仪表阀的耐压强度试验。在测试过程中,如果设备在保压过程中发生泄漏,可以自动进行压力补偿,具有测试压力稳定、压力测试精度高等优点。

仪表阀强度试验机

智能型水介质高压安全阀校验台主要用于公称压力 PN≤160MPa 的高、中、低压安全阀的密封性能、起跳压力、回座压力等性能测试。本设备采用工控软件制作,压力显示数字化,自动识别、记录整定压力;测试数据自动进入数据库;自动生成需方规定格式的 Excel 格式的安全阀校验报告。

智能型水介质高压安全阀校验台

阀门试压系统

济南思明特科技有限公司研发的阀门试压系统用于阀门水压试验的检测设备。是根据井下作业试压生产的需求,专门设计制造的,从设备的硬件到软件,完全能够满足阀门等各种试压件的试压需求。

爆破片水压耐压爆破试验机

飞机液压安全阀试验台主要用于飞机用安全阀、液控单向阀、换向阀、截断阀等承压件的高压测试系统,可以实现安全阀的起跳压力、回座压力、密封性能。本试验台出口压力无级可调,高、中、低压安全阀在同一校验台上校验。

安全阀定压校验台

安全阀定压校验台配气体增压系统,可直接将中压气体增至高压,用于高压气体介质安全阀的校验。双座式气动夹紧结构,操作方便、快捷。小口径座卡脚采用同步联动式偏心盘专利结构,校验时不用放置中心垫。适应不同通径,高效、方便、快捷。大口径座具有根据不同口径和压力的夹紧力无级可调结构,适用中高压安全阀的校验。

防爆电器

防爆电器

紧急泄放装置密封试验机主要用于人孔盖紧急泄放装置的密封性能检测。本试验机PVC操作面板,压力指针显示,即时精确,方便用户快捷查看压力值。全套试验由电脑控制。电脑显示器显示测量数据,也可以打印出试验数据条。 系统配置有自动夹紧工装,用于人孔盖的自动装夹密封,并配置有数据采集装置用于产品的自动密封。

阀门寿命试验机

阀门寿命试验机用于检测阀门的使用寿命,可进行阀门的疲劳开关强度试验,对于检测阀门开关寿命有重要作用,阀门寿命试验机从DN3-DN500,检测压力从0.2MPa到50MPa的压力。可进行阀门的开关扭矩,阀门开关行程,阀门转速进行设定。用于检测寿命试验

瓶阀气密性试验设备


瓶阀气密性试验设备主要用于成品瓶阀气密性测试,在瓶阀进气口通入一定压力的空气,沉入水中,查看瓶阀是否有泄漏。在瓶阀内部通入规定检测压力的压缩空气,自动开启瓶阀,沉入水中,保压过程中检查阀件有否泄漏并在阀件离开水面后自动关闭,松开夹具。 瓶阀气密性试验设备
