您所在的位置:首页>产品展示>抱压式阀门试验台

抱压式阀门试验台

一、产品介绍:

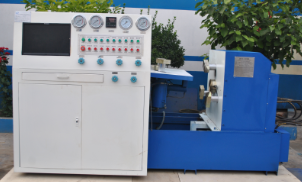

抱压式阀门试验台

济南思明特科技有限公司研发的抱压式阀门试验台适用于直通式法兰连接类型阀门的密封和阀体强度的压力性能试验,参考国家标准GB/T-13927-2008《通用阀门压力试验》、JB/T9092-99《阀门的检验与试验》和AP1598 美标等有关标准,对法兰连接形式的阀门进行强度、密封和上密封性能的试验。

二、参数介绍

测试阀门通径 (mm)

DN80-DN300

最大口径最高测试压力

16.0MPa

移动架开档距离(mm)

200-1080

油缸产生最大力

211吨

液压系统

流量

25L/min

高压增压

3.0-31.5MPa

电机 (kw)

3.0

电源

380V/50HZ



三、特点

1 夹爪抱压法兰方式压紧,符合GB/T13927-2008,JB/T9092-99 及API598 所规定的要求。
2 左侧夹紧装置设置为活架形式,可左右行进,适合不同长度阀门的测试。
3 右侧翻转盘可进行90 度翻转,便于对阀门进行气密封检测。
4 设有声光报警功能,保压结束后设备自动蜂鸣报警,灯光提醒测试结果是否正常。
5水管路为304不锈钢材料,测试台配制高、低压不锈钢水泵。
6 阀门气体低压密封试验;在PLC数据管理系统中配置计泡计数器,阀门出口端设置气泡检测装置,如果阀门密封面有泄漏的情况下,阀门的进口端的气体会进入阀门的出口端,通过管道进入到气泡检测装置,遇水形成气泡,测试台通过红外线捕捉气泡个数显示在PLC上面,从而根据每分钟产生的气泡个数来计算泄漏量,计泡计数器要满足ANSI/FCI 70-2006 ANSI B16.104、 GB/T4213.2008中气体低压气密性测试计泡需求。

安全阀在线校验仪

安全阀在线校验仪采用阀瓣位移法判开方式进行在线检测,并且可在线对突跳安全阀压力整定,并网后的阀门的压力整定,电站锅炉安全阀、汽机安全阀、过热器安全阀在线校验不需要系统变压,不扰动工况。适用于石油石化、化工、电力、天然气、冶金、海洋石油及特检等行业安全阀在线调校验。

阀门配流水线试压机用于DN15~50、PN100以下钢制阀门(截止阀(普通截止阀和波纹管截止阀)——J、闸阀——Z、旋塞阀——X、止回阀——H)、泄漏率的检测温度为15-35℃、弹性。

阀门配流水线试压机
