一、应用范围:
济南思明特油管扣气密封检测试验台主要用于油管、套管扣得气密封实验,高实验压力140MPa,遵从实验标准:SYT6872-2012。可进行套管扣的氦气密封性检测。实验数据可计算机输出打印。本试验机试验过程中,可以自动进行压力补偿,可配备摄像头监控设备,实现无人试压现场。在实际应用中,它被广泛用于石油、化工、天然气等行业的油管扣密封性能检测,以确保设备在高压、高温或复杂环境条件下的安全稳定运行。

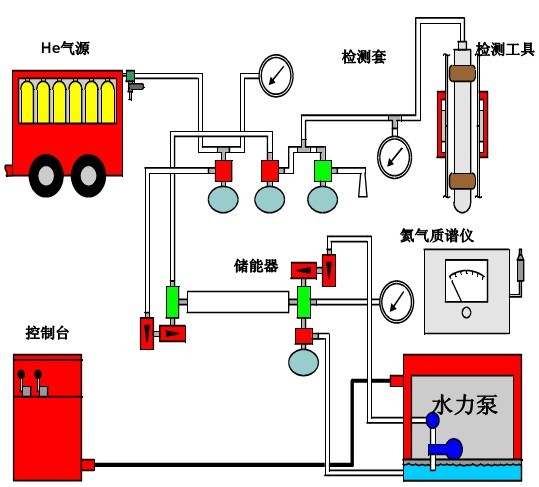

1、动力站:包括柴油机带动的大流量增压泵。
2、氦气质谱仪:用于检测氦气泄露情况的高精度氦气检测仪。
3、氮气瓶集成器:用于将氮气瓶与氦气瓶连接控制的装置。
4、液压绞车:用于提升封隔器的液压动力装置。
5、控制台:用于控制泄压,升压,液压绞车,柴油动力站的控制台。
5、高压蓄能器。
三、设备特点
1、现场无需电源,自备柴油动力。
2、可远程控制各设备的运转,安全可靠。
3、配置高精度氦气分析仪,可精确的测定氦气泄露情况。
3、试验完毕可以打印试验报告。
1、实验压力140MPa。
2、工作介质:氮气、氦气
3、蓄能器容积:30L。
五、型号选择
产品名称 |
套管扣氦气气密封试验台 |
产品型号 |
SUP_TQMF_140 |
基本原理 |
通过高压泵将套管内的气体迅速提高到需要的压力,通过氦气检测装置进行泄露检测 |
性能参数 |
试验压力 |
0~140MPa |
氦气精度 |
1*10-7毫巴升/秒 |
蓄能器容积 |
30L |
试验介质 |
氮气、氦气混合气体 |
压力控制方式 |
远程控制 |
操作方式 |
手动操作 |
试样数量 |
1路控制试验压力和试验时间 |
适用范围 |
油管、套管扣氦气密封性检测 |
