一、产品介绍：

济南思明特科技有限公司研发的安全阀在线校验仪采用阀瓣位移法判开方式进行在线检测，并且可在线对突跳安全阀压力整定，并网后的阀门的压力整定，电站锅炉安全阀、汽机安全阀、过热器安全阀在线校验不需要系统变压，不扰动工况。其特点在于能够弥补因现场光线不足而无法正常使用的缺陷，并且具有降低操作工序、减少工作量、提高安全阀检测效率的优点。适用于石油石化、化工、电力、天然气、冶金、海洋石油及特检等行业安全阀在线调校验。

二、安全阀在线校验装置技术参数

1、外加提升力：实时显示实际提升力大小和百分比进度状况。
2、力传感器量程：
1）量程范围：0～50Kg
2）量程范围：0～200Kg
3）量程范围：0～500Kg
4）量程范围：0～2000Kg
5）量程范围：0～5000kg
3、安全阀在线校验，检测口径范围：6 mm ～500mm；检测压力范围：0.2Mpa ～48Mpa。
4、位移传感器精度：±0.05%F*S
5、开启压力测量误差：＜±1%
6、数据存储能力：可存储10000 个安全阀的测定数据
7、阀瓣开启高度：＜0.2mm 在线校验不扰动生产工况。

三、安全阀在线校验仪特点

能对各种规格结构尺寸的弹簧式安全阀、泄压阀的检测， 弹簧式阀杆外露有无螺纹进行校验。
校验主机预装弹簧式安全阀在线校验和先导式安全阀在线校验双校验操作系统。先导式安全阀在线校验系统能够分别对导阀和主阀进行校验，并根据安全阀相关参数自动记录并计时密封试验时间。
主机具备历史校验数据查询显示功能，能在主机上查询校验的数据记录。
仪器具有USB 接口可把测定数据传输到微机上，以数据库的形式在微机上实现数据存储、查询、显示、打印，完全实现安全阀科学、系统的管理。

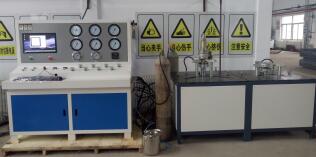

安全阀校验装置主要用于DN32~400mm法兰式安全阀、 ″~ ″螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀，弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀密封性能、起跳压力、回座压力等性能测试。

femenshiyanji-f

仪表阀强度试验机主要用于流量计壳体、截断阀、止回阀、安全阀、调节阀、分流阀等仪表阀的耐压强度试验。在测试过程中，如果设备在保压过程中发生泄漏，可以自动进行压力补偿，具有测试压力稳定、压力测试精度高等优点。

智能型水介质高压安全阀校验台主要用于公称压力 PN≤160MPa 的高、中、低压安全阀的密封性能、起跳压力、回座压力等性能测试。本设备采用工控软件制作，压力显示数字化，自动识别、记录整定压力；测试数据自动进入数据库；自动生成需方规定格式的 Excel 格式的安全阀校验报告。

济南思明特科技有限公司研发的阀门试压系统用于阀门水压试验的检测设备。是根据井下作业试压生产的需求，专门设计制造的，从设备的硬件到软件，完全能够满足阀门等各种试压件的试压需求。

飞机液压安全阀试验台主要用于飞机用安全阀、液控单向阀、换向阀、截断阀等承压件的高压测试系统，可以实现安全阀的起跳压力、回座压力、密封性能。本试验台出口压力无级可调，高、中、低压安全阀在同一校验台上校验。

安全阀定压校验台配气体增压系统，可直接将中压气体增至高压，用于高压气体介质安全阀的校验。双座式气动夹紧结构，操作方便、快捷。小口径座卡脚采用同步联动式偏心盘专利结构，校验时不用放置中心垫。适应不同通径，高效、方便、快捷。大口径座具有根据不同口径和压力的夹紧力无级可调结构，适用中高压安全阀的校验。

紧急泄放装置密封试验机主要用于人孔盖紧急泄放装置的密封性能检测。本试验机PVC操作面板，压力指针显示，即时精确，方便用户快捷查看压力值。全套试验由电脑控制。电脑显示器显示测量数据，也可以打印出试验数据条。 系统配置有自动夹紧工装，用于人孔盖的自动装夹密封，并配置有数据采集装置用于产品的自动密封。

阀门寿命试验机用于检测阀门的使用寿命，可进行阀门的疲劳开关强度试验，对于检测阀门开关寿命有重要作用，阀门寿命试验机从DN3-DN500,检测压力从0.2MPa到50MPa的压力。可进行阀门的开关扭矩，阀门开关行程，阀门转速进行设定。用于检测寿命试验
