您所在的位置:首页>产品列表> 防喷器水密封测试系统

防喷器水密封测试系统-防喷器水密封测试台

名称:防喷器水密封测试系统

价格:电议

分类:水压机

关键词:防喷器、水密封、测试、系统

发货期限:两周


一、防喷器水密封试验系统功能概述:

系统能使用水或油作为试压介质,对防喷器进行最高100MPa的水压密封和水压强度试验,试验数据需实时采集、显示,并可检索及打印。

二、技术参数要求:

额定工作压力:100MPa 试验范围: 0 MPa~100MPa; 试验介质:油或水 压力精度: 0. 25级; 排量: 122L/h;

三、系统构成:该系统应包括压力源系统、液压动力源系统、液压卡箍和控制监控系统四部分。

  1. 压力源系统

系统采用电动试压泵。

  1. 功能要求:
  2. 压力源系统具有远控功能,能通过控制台进行启停;
  3. 压力源系统应配有专用的保压阀,以保证保压效果;压力源系统还应配有泵头泄压阀及泄压阀,具备远程泄压功能。
  4. 压力源系统电机转速能通过软件实现实时无级调速,控制泵的输出流量。
  5. 技术参数:

额定压力:100MPa;
理论流量:122L/h;
(二)防喷器水密封试验系统液压动力源系统
提供卡箍的开关控制及一台双闸板防喷器的油路开启控制功能。

  1. 功能要求:
  2. 能远程控制一台双闸板防喷器开关腔进行控制。
  3. 能远程控制一台液压卡箍进行控制。
  4. 技术参数:

最大输出压力:21MPa
控制回路数:11路

(三)、防喷器水密封试验系统液压卡箍
技术参数:可对18-21、18-35、18-70、18-105、23-21、23-35、28-35上述型号防喷器装置自动夹紧密封。

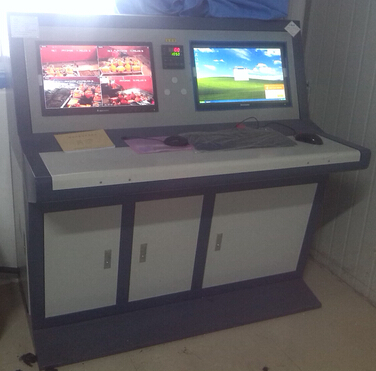

(四)、控制监控系统

  1. 控制采集:
  2. 能全面控制压力源系统、液压动力源系统、液压卡箍等设备。
  3. 采集被试件的压力值、液压动力源压力、防喷器开关腔压力。
  4. 图像监控:

图像监控应配备5台网络高清摄像机,图像监控软件支持录像。
技术参数:

  • 机芯应为进口机芯,逐行扫描,LED白光补偿;
  • 视频压缩方式:H.264;
  • 有效像素:130万像素(1296×966) 720P;
  • 变焦倍率:20倍 f=4.7--84.6mm;
  • 能够360度旋转监控;
  • 能够对观测点进行3D定位;

    功能要求:
    • 试压软件具有权限管理功能,可根据用户需求设置不同权限,满足现场需求。
    • 试压软件具有试压向导功能,用户填写必要参数后,可以指导用户自动完成试压过程;
    • 试压软件具有试压参数数据库功能,能对已试压的产品参数进行保存,方便下次调用。
    • 试压系统软件有试压曲线显示,曲线应清晰准确,并可方便的缩放,并支持鼠标取点读数据功能;
    • 系统试压数据及报告应保存到数据库中,并支持检索、打印试压数据和报告;
    • 控制系统具备紧急停车功能,当作业现场出现异常事件时,作业人员启动紧急停车开关,系统自动停泵并自动卸压。
    • 自动控制和手动控制可以切换、并且互不干扰;
    • 试压报告模版需可根据用户需求进行修改。

    防喷器水密封试验工装液压夹盘



    相关产品:

    防喷器水压试验台

    济南思明特防喷器试验平台用于检测防喷器的水压耐压强度实验,设备试验压力包括35MPa,70MPa,105MPa,140MPa,210MPa等不同的试验压力,并配置有液压自动夹紧工装,设备压力可计算机控制,并输出试验报告,保存试验数据。

    更多详情点击: 防喷器水压试验台

    高压井下工具器密封检测装置

    高压井下工具器密封检测装置采用氮气做为试验介质,适合石油天然气生产的采油(气)树、防喷器、井口装置、节流压井管汇、 高压阀门以及其他异径连接装置和井下工具的承压完整性试验。设备组成:高压气密封试验系统装置包括以下部分:低压空气系统、氮气瓶组、高压增压系统、计算机控制系统、视频监控系统等。产品通过气体增压泵增压。
