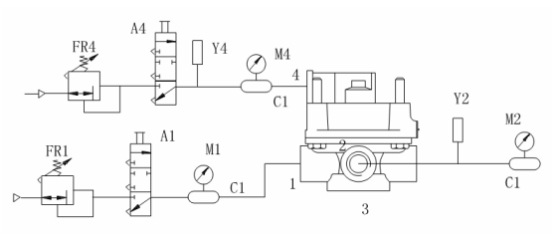

A1、A4——控制阀；
C1——1L贮气筒；
FR1、FR4——微调阀；
M1、M2、M4——压力表；
Y1、Y4——压力传感器。

非工作状态密封性
打开控制阀A1，从被测样品进气口充气至。关闭控制阀A1截断气源，稳定1min后，记录5min内压力表M1的压力降。

工作状态密封性
打开控制阀A1、A4，从被测样品进气口、控制口充气至。关闭控制阀A1、A4截断气源，稳定1min后，记录5min内压力表M1、M2、M4的压力降。

试验要求：
样品在非工作状态下的压力降应不大于 10kPa。
样品在工作状态下的压力降应不大于 20kPa。
