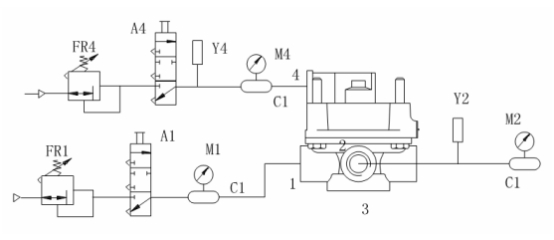

将图 中被测样品进气口的 1L 贮气筒更换为 40L 贮气筒，控制口及出气口的压力传感器 Y4、Y2与控制器连接。 打开控制阀 A1，从被测样品进气口充气至 PE+50 0 ，操纵微调阀 FR4，使控制口输入气压以不小于 2MPa/s 的升压速率上升，测量样品出气口输出气压从零上升到额定输出气压的 85%所经历的时间 TX。稳压 1min 后，使控制口输入气压以不小于 2MPa/s 的降压速率下降，测量样品出气口输出气压从额定输出气压下降到该值的 15%所经历的时间。


A1、A4——控制阀；
C1——1L贮气筒；
FR1、FR4——微调阀；
M1、M2、M4——压力表；
Y1、Y4——压力传感器。
