尼龙管应力开裂爆破试验是指当有应力存在下尼龙管受化学试剂作用发生的降解现象，终导致尼龙管的损坏。

试验目的：测试尼龙管的耐化学性。

试验要求：
需准备六根相同尺寸的尼龙管。
溶液：50%水、50%混合物（配比：氯化铜30%、氯化钠20%、氯化钾20%、氯化锌30%）

试验步骤：

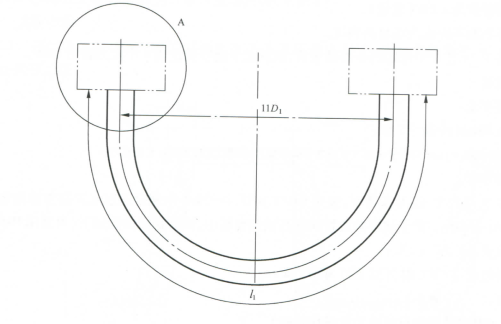

1. 在环境温度下把测试件浸入溶液中5分钟，并且避免管件和溶液接触。（如果所示）

1. 取出测试件，放置于湿度大于85%，温度60℃的环境下24小时，注意避免在管子上凝聚。
2. 重复七次前两个步骤，其中有一次步骤的时间为72h。
3. 八次浸没完成后，取出测试件放置24小时，检查上试样是否出现断裂或者破裂现象。
4. 后进行常温爆破试验。

性能要求：
试验完成后应该无断裂、破裂。

济南思明特科技有限公司研发的筛管胀裂压力试验台用于证实供货商或制造商所指定的胀裂压力额定值或使整体筛管防砂失效所需的胀裂压力。

dljqyrxsy.htm

标签：试验，

压力单位的换算关系MPa，kPa，bar，psi

水压与气压的压缩率关系

水压试验与气压试验的区别
