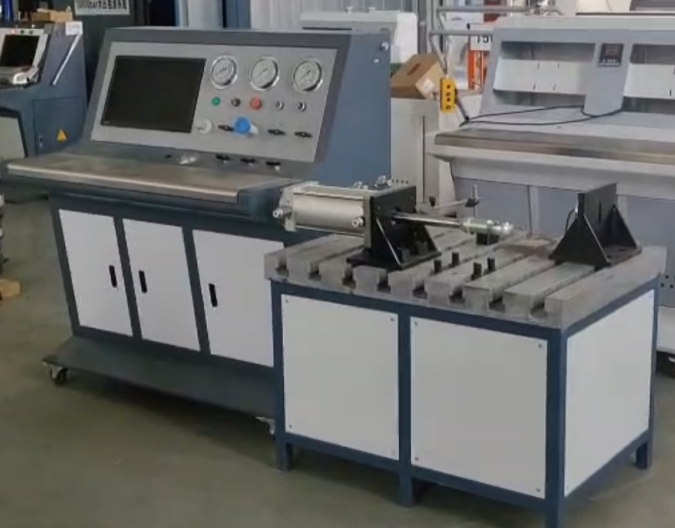

气缸综合试验机

一、产品简介

济南思明特科技有限公司研发的气缸综合试验机是一款专为气缸性能检测而生的高精度、多功能测试设备，广泛应用于气缸生产、研发、质检及维修领域，核心作用是全面验证气缸在不同工况下的各项性能指标，确保其符合国家及行业标准，保障气缸在实际应用中的可靠性、安全性和耐久性。

二、气缸综合试验机参数

设备符合国标和IS0气缸测试标准(GBT-38206.3)5923-2013
试验压力：0-1.6MPa，精度：≤0.1%;
行程：0-1000mm;
位移测试：采用非接触式高精度激光位移传感器，范围:0-1000mm；精度：≤0.005mm;
力:0-5000N，精度:≤0.1%；
活塞运动速度：0-3m/s；
气缸控制：采用比例压力阀进行进气压力调节控制；
XYZ三个方向移动平台，移动平台有电机控制，能实现点动，位置调好后移动平台应能位
要求安装工装能实现被测气缸轻便、快速、准确的安装；
测试系统软件具备所有检测项目实验结果的显示、存储和打印功能，最终形成被测气缸的
设备使用环境温度温度范围：0~40℃；
启动压力测试：:通过位移判定是否运动至终点，最小压力步长应≤1kPa；
最低工作压力测试：保证气缸正常工作的最低压力，带低速爬行测试(给定一个速度波动
空载性能测试：活塞速度v≤50mm/s；带低速爬行测试(给定一个速度波动的阈值检
负载性能测试：阻力负载;
缸径6-25mm：70%理论输出力;
缸径32-100mm：80%理论输出力。
活塞速度v=150mm/s;带低速爬行测试(给定一个速度波动的阈值检测);
缓冲性能测试：在0.63 MPa下往复工作，活塞杆两个方向均能有效减速;根据速度判断是
低速爬行测试：给定一个速度波动的阈值检测。

三、气缸综合试验机特点

（一）测试功能全面，覆盖全项目需求
设备可一站式完成气缸试运行、起动压力、空载性能、负载性能、耐压性能、耐爆破压力验证、密封性能、耐久性等全项目测试，无需额外搭配辅助设备。其中，耐爆破压力验证可按规范逐步递增压力至4倍公称压力，密封性能测试精度可达0.1立方厘米/分钟，耐久性测试可实现累计行程600km以上的往复运动测试，全面覆盖气缸生产与使用中的核心性能验证需求，确保检测无遗漏。
（二）高精度控制，数据精准可靠
配备高精度压力、位移、流量传感器及专业数据采集系统，测试精度可达±0.5%FS，可实时采集并记录测试过程中的压力、行程、速度、泄漏量等关键数据，自动生成直观的测试曲线与数据报表，避免人工读数误差。同时，系统具备自动校正功能，可通过标准砝码校准力值，偏差自动修正并储存校正数据，为性能评估提供可靠的数据支撑，符合ISO 4409等国际标准要求。
（三）智能便捷操作，效率大幅提升
采用计算机+触摸屏双重控制模式，支持手动与自动两种测试方式，操作人员可通过电脑或触摸屏设定测试参数、启动测试流程，全程实现自动化控制，可实现无人看管试验。设备具备试验次数设定、自动停机、故障报警等功能，试验完成或试件损坏时自动停止并保留测试结果，中途停机或断电可自动保存数据，大幅降低人工操作强度，提升测试效率。同时，配备专用控制软件，支持数据实时显示、历史数据回放、报表打印等功能，操作便捷易懂。
