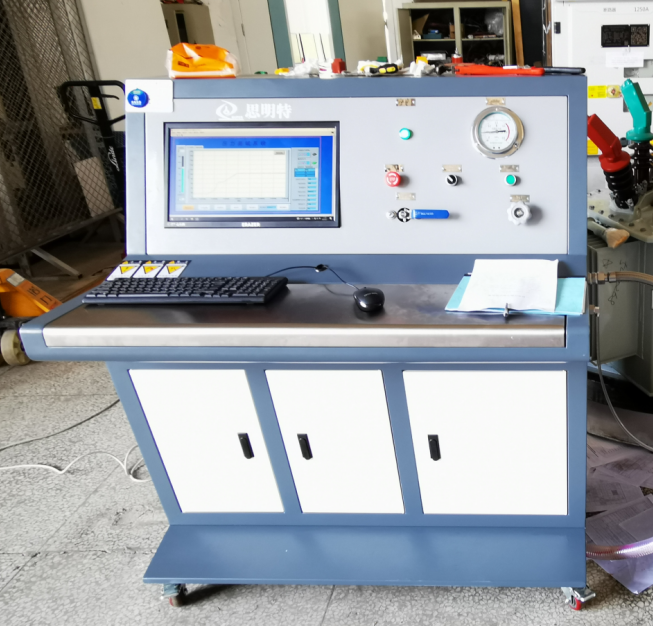

变压器油泵性能试验机
一、产品介绍
济南思明特科技有限公司研发的变压器油泵性能试验机专用于模拟实际工况，对油泵的流量、扬程、功率、效率、密封性及可靠性等关键性能指标进行综合测试与质量验证的高精度专用设备。通过精确的性能测试，能够有效预防因油泵故障导致的变压器温升过高、绝缘老化甚至烧毁等严重事故，对于维护电网安全稳定运行具有重要意义。
二、变压器油泵性能试验机参数
参数类别 |
具体项目 |
典型规格/描述 |
测试能力范围 |
适用油泵类型 |
离心式变压器油泵（可扩展至其他类型） |
|
流量测试范围 |
10 ~ 2000 m³/h （可根据需求定制） |
|
扬程（压力）测试范围 |
0 ~ 1.0 MPa （最高可至2.0 MPa或更高） |
|
功率测试范围 |
5 ~ 200 kW （覆盖常用规格） |
|
试验介质 |
变压器绝缘油（或指定的替代油） |
驱动与调节系统 |
驱动方式 |
变频电机无级调速驱动 |
|
调节方式 |
进口/出口电动调节阀或变频器调速，自动控制 |
测量系统精度 |
流量测量 |
高精度电磁流量计，精度：±0.5% 读数值 |
|
压力测量 |
进口/出口扩散硅压力变送器，精度：±0.1% FS |
|
温度测量 |
PT100铂电阻，精度：±0.1℃ |
|
功率测量 |
高精度功率分析仪，精度：±0.5% 读数值 |
|
转速测量 |
光电/磁电转速传感器，精度：±0.1% |
三、变压器油泵性能试验机特点
高精度与高可靠性测试：
采用经过校准的高精度传感器和仪表，确保流量、压力、温度、功率等基础数据的测量准确性。
系统重复性好，能为油泵性能评价提供稳定、可信的数据依据。
高度自动化与智能化：
自动测试：用户可通过人机界面设定测试工况点（如多个流量点），系统自动调节阀门开度或变频器频率，完成性能曲线的扫点测试，并自动记录数据。
自动保护：具备超压、超温、超电流、低油位、泄漏等多重安全联锁保护功能，确保设备与人员安全。
自动生成报告：测试完成后，软件能自动计算效率、绘制性能曲线（流量-扬程曲线、流量-功率曲线、流量-效率曲线），并生成格式规范的标准测试报告。
