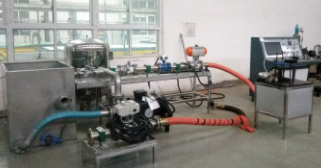

阀门流量流阻试验机

一、产品介绍

济南思明特科技有限公司研发的阀门流量流阻试验机主要用于调节阀、球阀、平衡阀等DN25~DN200口径阀门的流量系数、流阻系数，由循环水箱、动力系统、稳压容器、测试管路、数据采集系统和自动控制系统等组成，通过控制台实现集中控制，流量调节远程控制，设备均通过控制柜上的触摸微机或计算机进行操作。

二、阀门流量流阻试验机特点

测试软件功能强大，操作简便，提高了阀门流量流阻测试效率和自动化水平。

系统能够自动控制阀前的压力、压差和流量，运用合理的流程降低水的紊流对测试产生的影响。

设有液压自动卸荷系统，使用时，高压状态与卸荷状态自动切换，有效降低了油温，延长了设备使用寿命，节能降耗。

三、阀门流量流阻试验机参数

阀门口径范围：DN25～DN200

工作温度：常温

检定介质：洁净水，循环使用

工作压力：0.1～0.5MPa 传感器精度：0.5%

压差测量范围：0-100kpa 、 0-500kpa 传感器精度： 0.5%

试验流量：0-470 m³/h 传感器精度：0.5%，系统采用变频控制系统流量

阀门安装采用气动夹紧装置，大阀门伸缩行程 200mm

水箱或水池容积：不小于 30m³

阀门流量流阻试验机注意事项1：

1. 每次启动离心泵前先检测水箱是否有水，严禁泵内无水空转。
2. 在启动泵前，应检查三相动力电是否正常；若缺相，及易烧坏电机；为保证安全，检查接地是否正常。
3. 操作前，必须将水箱内异物清理干净。
4. 在实验过程中，严禁异物掉入循环水槽内，以免被泵吸入泵内损坏泵、堵塞管路和损坏涡轮流量计。
5. 严禁学生打开控制柜，以免发生触电。
6. 长期不用时，应将槽内水放净，并用湿软布擦拭水箱，防止水垢等杂物粘在上面。

liuliangshiyanji-l

其他产品：水冷板流阻试验机主要用于水冷板的流阻试验，由高压泵进行打压，通过计算机实现压力控制。输出试验报告。广泛应用于生产工厂、产品质量检验所、科研院校等单位对各种消防产品的生产检验和开发研究。
