流量压差测试系统

一、产品介绍

济南思明特科技有限公司推出的流量压差测试系统，是一套专业用于精准测量流体（涵盖气体和液体）流经各类特定部件，像阀门、过滤器、管道、散热器、节流装置等时所产生的压力损耗与流量关联的自动化测试平台。该系统在汽车制造、航空航天、能源动力、暖通空调、医疗器械以及工业制造等众多领域都有着广泛应用，是产品研发创新、质量严格把控、性能全面验证以及产品出厂检验环节不可或缺的重要设备。

二、流量压差测试系统参数

适用介质
空气、氮气、水、液压油等多种介质均可适用。
流量范围
液体流量测量范围为 0.1 ~ 5000 L/min；气体流量测量范围为 0.1 ~ 10000 Nm³/h。
压力差测量范围
0 ~ 500 kPa，并且可根据特殊需求提供更高量程。
测量精度
压力测量精度可达±0.1% FS ~ ±0.5% FS；流量测量精度为±0.5% RD ~ ±1.0% FS。
测试压力
常规测试压力范围为 0 ~ 10 MPa，同时支持依据客户需求进行定制化设计。
温度范围
介质温度适用范围在 -20°C ~ +150°C 之间。
数据采集频率
数据采集频率处于 10 ~ 1000 Hz 区间。
控制与驱动方式
采用变频泵、比例阀、气动调节阀进行控制与驱动。
自动化程度
提供全自动和半自动两种测试模式供用户选择。

三、流量压差测试系统特点

高精度与高重复性
采用国际知名品牌的高精度传感器和流量计，确保测试数据的准确性与可靠性。
稳定的流体动力系统与先进的控制算法，保证测试工况点的重复性，满足严格的实验室标准。

高度自动化与智能化
一键测试：用户设置测试程序（如流量点、稳定时间）后，系统自动完成全部测试流程。

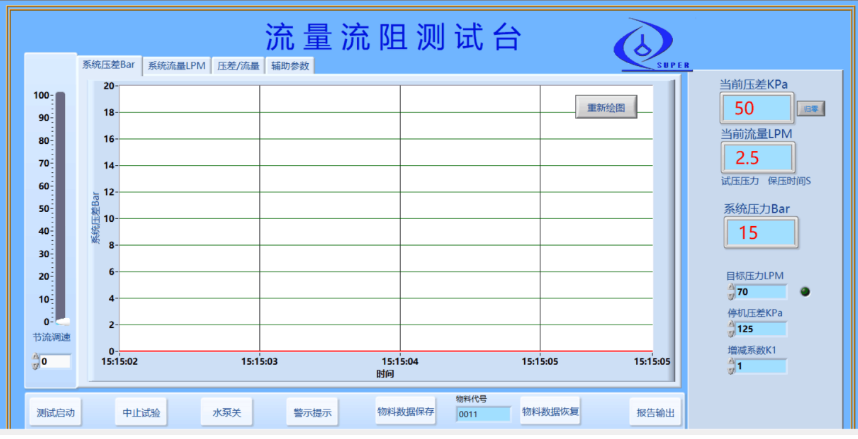

实时监控：人机界面（HMI）实时显示流量、压差、温度、曲线等数据，状态一目了然。
自动数据处理：测试完成后，系统自动计算并生成流量-压差特性曲线、拟合公式及关键参数报告。
数据管理：测试数据自动存储、可追溯，支持历史数据查询、对比与分析。

宽广的测试能力与灵活性
模块化设计：可根据被测件接口、测试介质、量程范围进行快速配置与更换。
宽范围调节：流量和压力调节范围宽，一套系统可覆盖多系列产品的测试需求。
多功能集成：可轻松扩展温度测量、泄漏测试、耐久性测试等功能。
