您所在的位置:首页>产品列表>立式阀门试验台

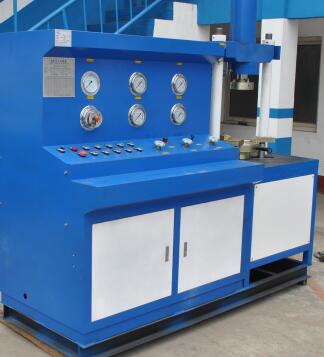

立式阀门试验台

一、产品介绍:

济南思明特科技有限公司研发的立式阀门试验台为立式结构,下工作台面分布三只抓缸,上横梁配置顶缸,上横梁可以推开,便于装夹。适用所有类型阀门测试。 法兰连接形式阀门密封试验时,可视检查泄漏点。所有过程开关阀及泵均通过电气按钮控制,试验过程中只需按“按钮”就可完成进气、卸压相应的动作,操作轻松。采用先进的传感器和测量系统,可实现自动化测试和数据记录,提高测试效率。同时,设备结构紧凑、操作方便,可适应大规模生产线上阀门检测的需要。

氢气气瓶水压试验机

二、立式阀门试验台参数



系统所需动力

压缩空气:1Nm3/min@6bar

设备结构

立式结构,下工作盘抓缸,上横梁配置顶缸。

适用阀门类型

闸阀、截止阀、止回阀、球阀

密封形式

端面密封

系统控制

继电器方式,电气按钮控制水泵、过程开关阀
及夹紧动作

试验介质开关阀

气动阀

试验介质管路

材质: 304,硬密封连接

高、低压水泵

湿件材质:不锈钢;高压水泵为气驱泵

压力测量

多量程,精度 1.6 级

压力控制精度

1%

夹紧力

30Tons

高试验压力

40MPa

允许法兰外径

φ108~φ440

允许阀门结构长度

100~550mm



三、立式阀门试验台特点

液压控制系统的零部件均采用品牌液压控制元件,以保证设备长期稳定性。
阀门装夹过程中,装夹所需动作通过电气按钮盒上按钮来实现。操作方便。
高压油泵采用气驱泵,输出压力通过调节驱动气压大小来控制操作方面。该配置属于无限期保压系统,不用担心因油压下降导致“炸圈”现象。
液压系统驱动压力可调。
试验台底部配置水箱,试验介质循环使用。
