散热器热停机试验装置
一、产品简介
济南思明特科技有限公司研发的散热器热停机试验装置用于模拟发动机紧急停机工况，以验证散热器在热应力影响下的耐久性。模拟发动机高温满载停机→静置焖热→冷机重启真实工况：散热器内部冷却液高温滞留、管路 / 水室 / 翅片承受剧烈热胀冷缩、气阻、局部高压、热疲劳循环，考核散热器焊缝、主片、水室、密封、耐温抗蠕变与泄漏耐久性能。
二、试验方法：

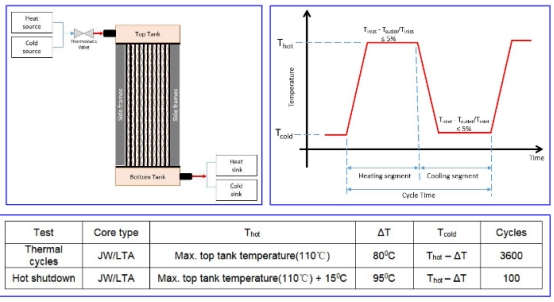

对试验件施加1.32Bar压力同时注入冷却液进行循环，冷却液循环温度为30℃→125℃→30℃为一个循环，热侧/冷测相对温差95℃，共计100次循环。
2.3测试条件：
（1）测量并记录循环介质在入口和出口处的温度；
（2）测量并记录加热/冷却循环介质的压力；
测试结果：
经过100次冷热循环测试后，对散热器进行气密性检测，气密性试验压力1.5Bar
保压5min，判定是否有泄漏。
三、散热器热停机试验装置参数
项目 |
参数范围 |
试验介质 |
乙二醇防冻液（1:1 混合） |
介质温度 |
RT～130℃，控温精度 ±0.2℃ |
水路流量 |
5～120L/min 变频可调 |
系统稳压 |
0～300kPa ±1kPa |
焖热静置时间 |
1～999min 程序设定 |
环境风洞风速 |
0～12m/s |
环境温度 |
-20～80℃ |
测温通道 |
≥16 路 T 型热电偶 ±0.1℃ |
泄漏检测分辨率 |
≤0.1kPa/min 压差衰减 |
单次试件尺寸 |
最大 1300×800×250mm（可定制） |
循环次数上限 |
0～99999 次自动计数 |
控制方式 |
全自动程序循环，故障自锁报警 |
|
