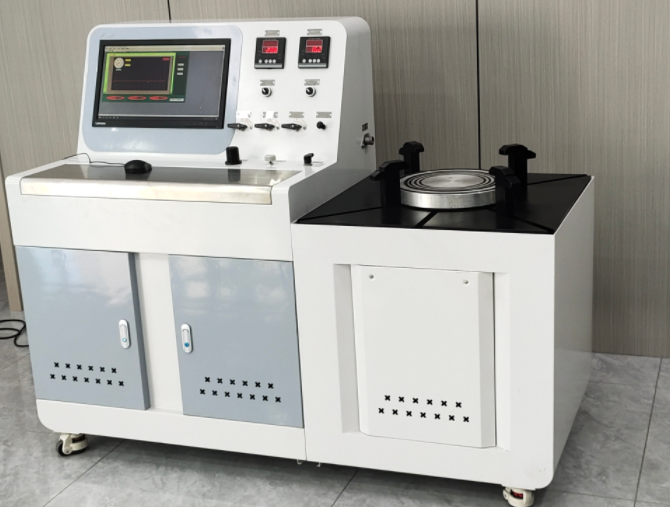

速动油压继电器校验台

一、产品应用

济南思明特科技有限公司研发的速动油压继电器校验台主要用于速动油压继电器检验检测，通过控制压力上升速率（0～500kPa/s）、保压时间（5～120min）等参数，复现电力设备故障时的油压变化过程，确保测试结果贴近实际。参考标准JB∕T 10430-2015 变压器用速动油压继电器。

二、速动油压继电器校验台特点

全自动化操控，一次装夹定位，自动执行全部动作特性、密封性能检测流程，实时呈现动作特性曲线。
操作安全可靠，安全防护机制完善，具备超压防护、过压禁止启动保护功能。
支持非电量保护质量管控体系拓展功能。能够通过专用网络或互联网方式，对校验人员操作质量、校验仪器精度及非电量元件质量进行监督管理。校验数据实时自动上传，进行在线数据分析，对校验的非电量元件实施比对分析。能够实现非电量元件的溯源追踪管理。

三、速动油压继电器校验台参数

工作环境温度
-10～+40℃
主机工作电源
AC220±10%、60±1Hz
压力检测范围
0～200kPa
压力上升速率范围
0～500kPa/s
密封压力
0～200kPa
准确度等级
0.5级
压力显示分辨率
0.1kPa
操作方式
电脑操控
显示方式
24寸液晶显示屏
设备类型
带轮台式设备、非便携式设备。
采集方式
动态自动实时采集。
装夹方式
螺旋式轴向电动自动同步压紧（专利技术），非液压、非气动、非手动螺栓紧固方式。
修正功能
设备应具备独立量值传递和修正接口，可供第三方在不拆卸现场整机的情况下进行校验。
