您所在的位置:首页>产品展示>气制动阀综合试验台的介绍

制动阀,英文名称:brake valve,汽车制动阀分为气制动阀和液压制动阀。制动阀试验台用于用于铁路客货车辆的三通阀、分配阀的性能全自动测试。在原试验台的操作阀上加装了步进电机、电磁阀、压力传感器和水位传感器,由微机发出指令,通过控制柜控制步进电机传动,代替人工操作。

设备执行标准—— 试验台执行的试验标准不低于以下标准:
QC /T 35—92 《汽车与挂车气压控制装置台架试验方法》;
QC /T 36—92 《汽车与挂车气压控制装置通用技术条件》;
QC / T37—92 《汽车与挂车气压调节保护装置通用技术条件》;
QC /T 38—92 《汽车与挂车气压调节保护装置台架试验方法》;
QC /T 790—2007《制动气室性能要求及台架试验方法》

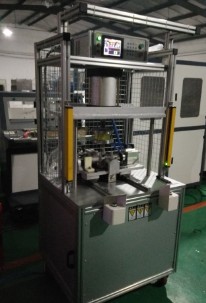

气制动阀综合试验台的介绍

用于以下阀门测试

串联双腔制动阀
串联双腔制动阀
四回路保护阀
四回路保护阀
空气干燥器总成
复合式继动阀带接头总成
复合式继动阀带接头总成
手控阀
手控阀
取气阀
单向阀总成
继动阀
快放阀
三位四通阀-带支架
两位三通阀
安全阀总成
制动气室

.1串联双腔制动阀检测项目:
1.密封性试验:a)行车状态(非工作状态);  b)制动状态(工作状态)。
2.耐久性试验。
3.2四回路保护阀检测项目:
1.密封性试验:a) 总成密封性; b) 总成单向密封性。      2.耐久性试验。
3.3空气干燥器总成检测项目:密封性试验;
3.4复合继动阀检测项目:
1.密封性试验                2.耐久性试验
3.5手控阀检测项目:
1.密封性试验:a)行车状态; b)停车状态;        2.耐久性试验。
3.6取气阀检测项目:    1. 密封性试验;               2.耐久性试验。
3.7单向阀总成检测项目:1.密封性试验;                2.开启压力测试。
3.8继动阀检测项目:    1.密封性试验;                2.耐久性试验。
3.9快放阀检测项目:    1.密封性试验;                2.耐久性。
3.10三位四通阀检测项目:1. 密封性试验;              2.耐久性。
3.11两位三通阀检测项目:1. 密封性试验;              2.耐久性。
3.12安全阀检测项目:    1. 密封性试验;              2.耐久性。
3.13制动气室检测项目:1.密封性试验:P11、P12 密封性;2.耐久性试验

制动阀试验台参数:
1.可对GYK压力传感器进行检测,测试符合原铁道部相关规范;
2.工作电源:AC220V;气源压力:0.6~0.9MPa;
3.气压测量范围0~1000kPa;
4.测试数据可以现场查询并通过测试台上微型打印机进行打印;
5.需提供M18和M12两种气路接口,以及航空插座和接线柱两种接线方式;
6.系统可用U盘转储测试数据,通过上位机软件进行分析管理。

更多试验台参考思明特。

相关产品

制动阀试验台


济南思明特科技有限公司研发的制动阀试验台主要用于压力传感器、空气干燥器、减压阀、溢流阀、高度调整阀、电磁阀、压力表、安全阀、单向阀、压力开关、防滑阀、均压阀、截断塞门和空气接头等在检修后的动作试验和气密性试验,满足装车前检测的要求。 制动阀试验台
作者:思明特 | 分类:汽车试验机 | 标签:气密试验台 |  阅读全文...
线 线



femenshiyanji-f

仪表阀强度试验机主要用于流量计壳体、截断阀、止回阀、安全阀、调节阀、分流阀等仪表阀的耐压强度试验。在测试过程中,如果设备在保压过程中发生泄漏,可以自动进行压力补偿,具有测试压力稳定、压力测试精度高等优点。

仪表阀强度试验机

智能型水介质高压安全阀校验台主要用于公称压力 PN≤160MPa 的高、中、低压安全阀的密封性能、起跳压力、回座压力等性能测试。本设备采用工控软件制作,压力显示数字化,自动识别、记录整定压力;测试数据自动进入数据库;自动生成需方规定格式的 Excel 格式的安全阀校验报告。

智能型水介质高压安全阀校验台

阀门试压系统

济南思明特科技有限公司研发的阀门试压系统用于阀门水压试验的检测设备。是根据井下作业试压生产的需求,专门设计制造的,从设备的硬件到软件,完全能够满足阀门等各种试压件的试压需求。

安全阀定压校验台

安全阀定压校验台配气体增压系统,可直接将中压气体增至高压,用于高压气体介质安全阀的校验。双座式气动夹紧结构,操作方便、快捷。小口径座卡脚采用同步联动式偏心盘专利结构,校验时不用放置中心垫。适应不同通径,高效、方便、快捷。大口径座具有根据不同口径和压力的夹紧力无级可调结构,适用中高压安全阀的校验。

防爆电器

防爆电器

紧急泄放装置密封试验机主要用于人孔盖紧急泄放装置的密封性能检测。本试验机PVC操作面板,压力指针显示,即时精确,方便用户快捷查看压力值。全套试验由电脑控制。电脑显示器显示测量数据,也可以打印出试验数据条。 系统配置有自动夹紧工装,用于人孔盖的自动装夹密封,并配置有数据采集装置用于产品的自动密封。

阀门寿命试验机

阀门寿命试验机用于检测阀门的使用寿命,可进行阀门的疲劳开关强度试验,对于检测阀门开关寿命有重要作用,阀门寿命试验机从DN3-DN500,检测压力从0.2MPa到50MPa的压力。可进行阀门的开关扭矩,阀门开关行程,阀门转速进行设定。用于检测寿命试验
