试验程序

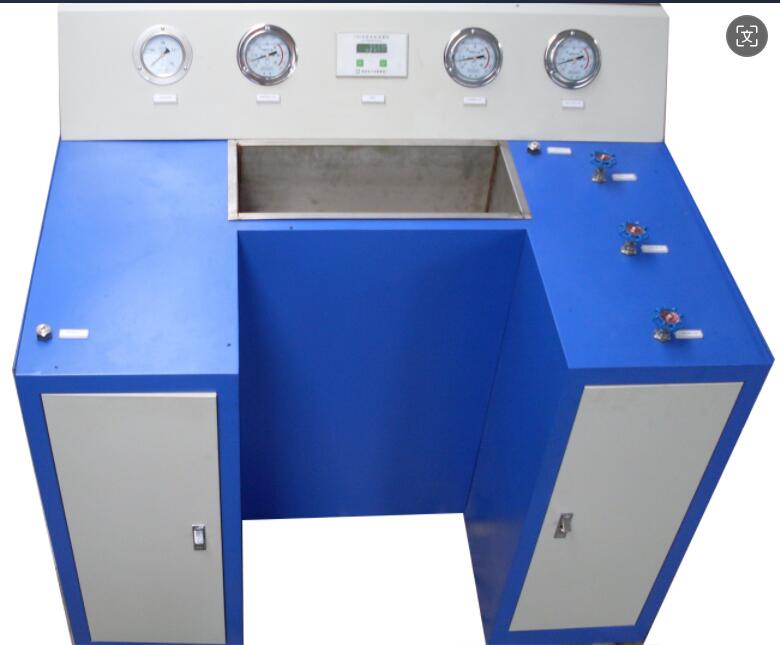

1将被试验阀门安装在图1或图2所示的试验装置中,试验阀门处于开启状态,启动试验系统水泵，使管道内排净空气,全部充满水。
2试验阀门处于某个开度位置,在流量状态符合5.2的规定时,才可以进行测试记录。
3当有与试验阀门前后测试管道等长度及同规格尺寸的试验管的差压可进行测试时,应同时测试记录该段的差压;没有测试管道等长度及同规格尺寸段的差压可同时测试时,应在试验阀门测试完成后，取下试验阀门,将测试管道连接在一起,按被试验阀门的风推在厅N优里-41P分太目应尽试哈芜置的6.4对无特殊说明的产品,流阻系数和流量系数的测试应在产品处于全开位置状态,应尽试验装置的最大流量能力测试,测试记录应不少于5种流量(除非有特别要求),各流量值的变化量应不少于10%。最大流量应是试验阀门制造商规定的操作范围的上限,该流量时不能产生汽化。
5除因阀芯位置会随流量变化而变化的阀门外,其他阀门在任--开度位置,给定最小流量、最大流量及介于最小流量和最大流量之间的均分流量状态,其流量系数的最大值和最小值之间的偏差应不超过2%。
6根据阀门的类型不同,可以选择不同的方法进行试验,对无特殊说明的产品,测试数据可以是:设定管道内的流量读取测量点的差压,或设定测量点的差压读取管道内的流量。
|
