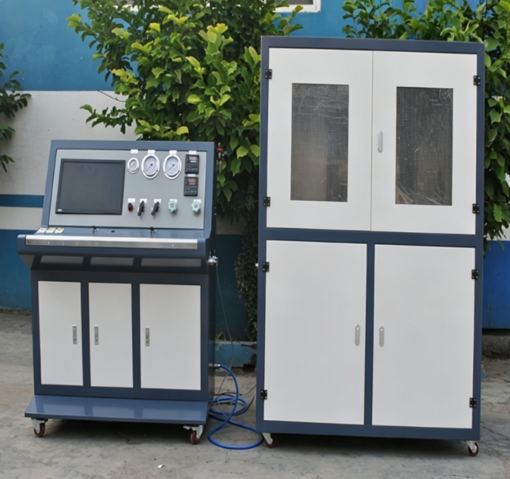

安全阀离线校验台的压力采集与测量系统
数据采集与管理系统
配备多通道数据采集系统，具备高效、精准、数据稳定的数据采集、存储与处理能力，可实时采集安全阀检验过程中的提升力、阀瓣位移、系统压力、整定压力等各类核心数据，采集频率不低于100Hz。
机械固定机构
配备螺纹式夹头，夹头结构设计充分贴合安全阀的外形及结构特点，采用高强度合金材质制造，强度高、耐磨性好。夹头可通过螺纹调节实现径向与轴向的灵活调整，可根据安全阀的口径、结构尺寸进行精准适配，确保机械支架稳固、牢靠地固定在待检验安全阀上，有效避免校验过程中支架松动、位移等问题，保障校验操作的稳定性与安全性。
机构配置
设备专门配备强关机构，采用手动液压换向阀控制，操作简单、响应迅速，可有效解决检验过程中阀瓣拉起过量、无法自行回位的问题。在安全阀校验完成后，操作人员可通过操作强关机构，使阀瓣快速、平稳回位至密封状态，避免因阀瓣回位异常导致生产系统介质泄漏、设备运行异常等问题，同时可有效保护安全阀的阀瓣、阀座等核心部件不受损坏。
设备便携性
装置整体采用轻量化、紧凑型设计理念，主体结构采用高强度轻质合金材质，整机重量不超过30kg，体积小巧，便于操作人员携带与搬运，可轻松进入各类工业生产现场，包括高空作业平台、设备夹层、狭小操作空间等特殊现场。
承压零件配置
所有承压零件均采用符合国际标准的高强度不锈钢材质制造，经过严格的质量检测、耐压试验与气密性试验，耐压等级不低于15MPa，完全符合高压设备安全使用要求。
无螺纹阀杆夹紧系统
配备专用无螺纹阀杆夹紧系统，采用液压驱动夹紧方式，最大夹紧力可达3000公斤，夹紧力充足、稳定且可控，可有效固定无螺纹阀杆类型的安全阀，避免检验过程中阀杆松动、打滑。
限位系统
采用高精度串联式限位系统，具备精准的限位控制与保护功能，可根据待检验安全阀的规格、整定压力、结构特点，精准控制阀瓣的提升高度，将阀瓣提升高度严格控制在安全范围内，避免阀瓣过度提升导致的安全阀损坏、生产系统介质大量泄漏等问题，确保在线检验过程的安全性。限位系统的调节精度可达0.01mm，可根据实际检验需求灵活调整限位高度，适配不同规格安全阀的检验要求。
|
