背负式喷雾喷粉机主要零部件性能试验方法
1 风机性能试验
1.1 试验环境
试验在室内台架上进行。试验装置进出口附近无任何影响气流正常流动的障碍物。记录环境空气状态参数：室温、大气压力、相对湿度等。试验结果应换算成标准吸气状态：风机吸入空气温度为20℃，绝对压力为101.3X10²Pa，相对湿度为50%，标准吸气状态下的空气密度为1.2kg/m。
1.2 试验装置

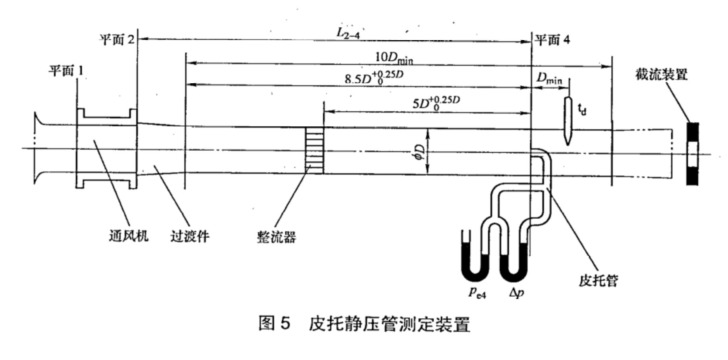

按风机实际出气使用状态，采用GB/T1236中B型装置（自由进口，管道出口）标准化风道进行性能测试。风机主轴平面离地高大于800mm。试验装置应符合图3、图4或图5的任选一种。
标准化风道的结构设计应符合GB/T1236的相关规定。试验风道内径D应与风机出口直径D相同。若不相等，应满足0.95<（D/D）²<1.07，且变径长度L=D。
1.3流量测量装置

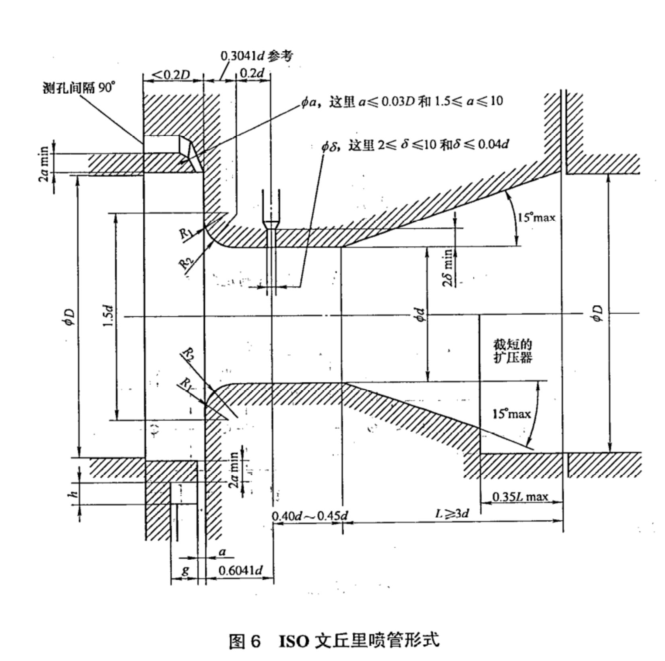

采用ISO文丘里喷管测量风量时，喷管的结构设计应符合GB/T2624.3的规定，几何形状如图6所示。

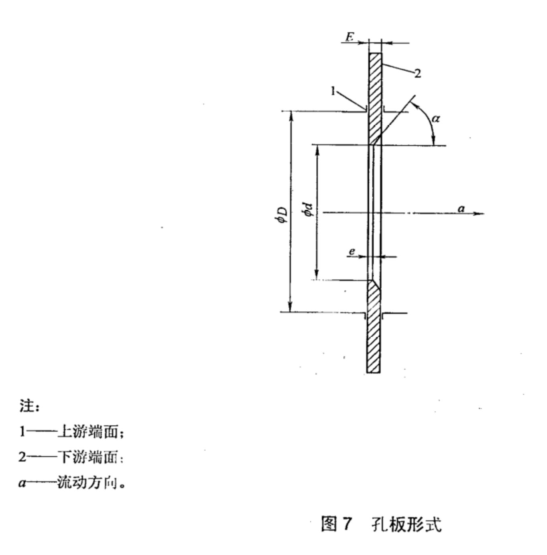

采用孔板测量风量时，孔板的结构设计应符合GB/T2624.2的规定，几何形状如图7所示。
采用皮托静压管测量风量时，皮托静压管应符合ISO3966的要求，几何形状如图8所示。
1.4完整风机性能试验
试验在额定转速下进行。改变风量调节装置，从全闭到全开按等截面原则选取8个以上工况点。记录各工况下的转速、静压、压差、转矩等参数。试验数据记入表C.6中，计算各点风量、风机出口全压、功率及效率，并换算成标准状态下。绘制风机气动性能曲线，如图9所示。
1.5风机工况性能试验
采用轴功率法。风机在台架上带喷雾或喷粉管，测定消耗功率，在风机气动性能曲线上求得工况点性能参数，如图9中虚线所示。结果记入表C5中。
|
