一、产品介绍

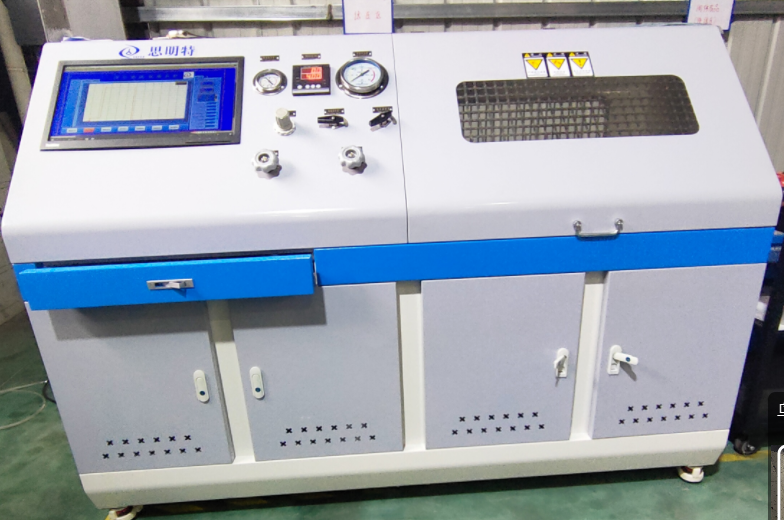

济南思明特科技有限公司研发的波纹软管耐压气密性试验机用于检测波纹管的气密性实验，产品配置有相关的气密检测水槽，以及压力控制部分、计算机操作控制部分组成，适用于金属波纹管的耐压性能、气密性能试验。满足国家标准GB/T 12777-2019《金属波纹管膨胀节通用技术条件》。

二、波纹软管耐压气密性试验机参数

耐压性试验
试验介质：清水
压力范围：0-5MPa
升压速率：（0.1∽0.5）Mpa/min可调
高压出水量：12L/min
压力采集精度：±0.005MPa
压力传感方式：电流变送器方式
稳压装置耐压：10Mpa
压力采集间隔：0.1s
高压泵压力范围：0-5MPa
变频器调频范围：0-50Hz
保压时间：0∽99.99s/min可设定
压力显示波动：小于1.5Mpa时，压力波动值≦±0.03Mpa；
压力管道直径：DN32无缝钢管及橡胶软管；
气密性试验：
加压范围：0～50kPa；
试验介质：空气；
介质温度：常温；
压力测量精度：±0.5% F.S；
压力控制精度：±1% F.S；
计时范围：0～999h；
驱动压力：压缩空气0.1MPa≤P≤0.8MPa。采用压缩机提供气源，空压机由需方自备；
控制方式：自动/手动；
升压速率：（5kpa∽50kpa）/min可调；
爆破试验部分
试验工位：适用于金属波纹软管试验样品一个工位试验；
试验类型：连接零件与连接部位可经受25MPa 以内的水压爆破试验。
水管：最高耐压 35MPa，采用高压软管。
由水压试验部分、计算机操作控制部分与前面共用；
爆破试验箱尺寸（仅作参考）：长 1200x 宽 800x 高 1300mm 重量:约75Kg；
材质：整部分采用钢材加工成型，经静电高温烤漆制成。
爆破安全防护：在爆破试验箱外围另加防护框架，以确保人身安全。
计算机操作控制部分
采用计算机+PLC+模块采集和控制；
压力控制和稳压采用变频器控制；
保压时间：0∽99.99s/min可设定；
整机功率：2.0KW；

三、波纹软管耐压气密性试验机特点

采用计算机自动变频控制技术、稳压系统，可对各类型软管进行水压耐压试验。计算机自动记录数据，可按要求打印试验报表，循环用水，独到的试验样品快速安装、拆卸，省时省力。
整机包括：主架体、计算机集成控制台、测试舱、配电箱和动力柜；计算机集成控制台内部主要由计算机和变频器组成；
动力柜:内部设置有水箱、变频电机、打压泵和稳压装置，核心部分高压泵由意大利进口；
稳压装置：由二个稳压罐组成；第一稳压罐的出水口和第二稳压罐的进水口通过导管连接；第二稳压罐罐体外侧设置有压力测试接口，压力测试接口内置压
力变送器，并且电路连接计算机集成控制台。

使用注意事项
在使用前仔细阅读设备说明书，了解设备的使用方法和注意事项。
定期检查设备的运行状态和磨损情况，及时维护和更换磨损部件。
在测试过程中注意安全，避免发生意外事故。
