瓷和钢化绝缘子温度循环试验方法
一般要求
a)该试验应在机械破坏负荷试验前对单独的空心绝缘子或空心绝缘件进行。
b)试验水槽中应有足够的水量，以保证浸没被试绝缘子，并且浸没时不会引起超过士5K的水温变化。
c)在冷热水浴中浸没绝缘子的过程中，可以使用中间容器，比如使用低热容量的网篮等，能使水顺利通过的容器。
应将绝缘子快速浸没在热水浴中，保持热水浴温度比其后的冷水浴温度高△，浸泡时间最短为(15+0.7Xm)min(m是空心绝缘子或空心绝缘件的质量，单位kg),最长为30min。然后，将绝缘子迅速取出并完全浸没于冷水浴中，浸泡时间和热水浴中浸泡时间湘同。
热冷循环应依次进行三次，热冷浴之间的转换时间应尽可能短。

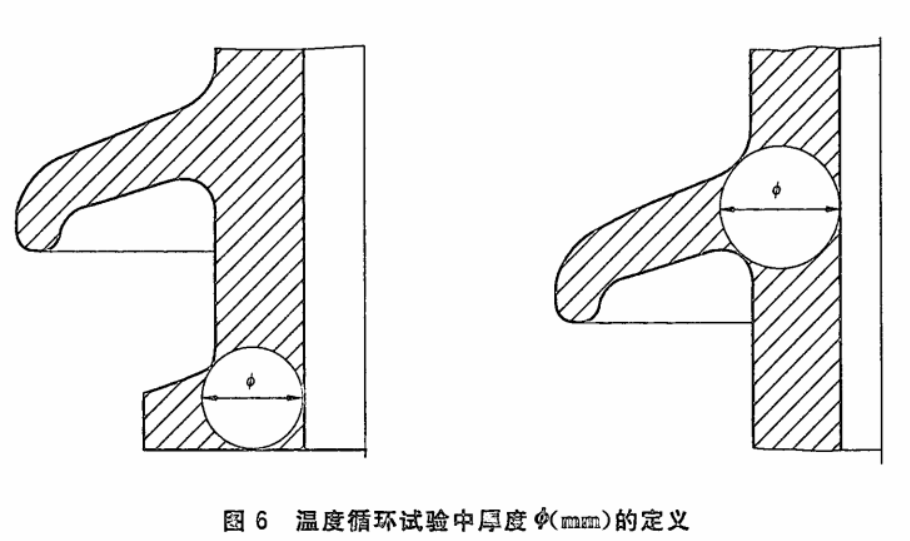

温差△t示于表5，其大小取决于空心绝缘子或空心绝缘件的尺寸，△t值可以标注在设计图样上。
表5所列温差适用于内腔为直筒或锥形的绝缘子，这种内腔形状在浸没时可使水自由通过。如果绝缘子最小内径小于0.25倍的最大内径，则认为浸没时水不能自由通过绝缘子内腔。在这种情况下，△t值应经供需双方协商确定。
|
