缠绕式垫片热循环试验方法
试验温度为320°C，试验压力为15.4MPa，试验介质为去离子水，升降温速率大于等于50°C/h。
试验步骤
1 清洁试验垫片安装法兰面，按照垫片本身要求的螺栓总载荷将试验垫片安装在试验台架上。
2 试验装置水压试验：缓慢加压至22.8 MPa，保压不小于30 min后，缓慢降压至17.2 MPa，保压10 min，缓慢降压至常压。
3 试验装置加压至试验要求压力15.2MPa，工作介质升温至试验要求温度316°C，试验装置温度、压力达到稳定状态并保温、保压大于等于90 min，后进行降温，降温方式采用冷却和喷淋消汽的方式，不应采用排空介质的方式降温，使试验装置冷却到小于等于100°C。试验中升降温速率大于等于50°C/h，每次热循环试验交变后，检查并记录泄漏情况。
4 按照3步骤冷热交变不少于20个循环。
结果鉴定
保压期间和热循环试验过程中，用肉眼观察试验装置无变形、无可见泄漏。
试验报告
试验报告至少应包括下列信息：
a) 样品名称及编号；
b) 本文件编号及名称；
c) 实验设备；
d) 实验方法；
e) 实验结果；
f) 实验过程中的异常现象；
g) 实验日期；
h) 实验人员及校验、审核人员签字。

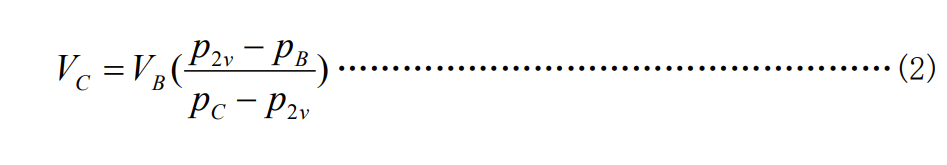

上述标定应重复三次，以三次测得的V值的算术平均值作为测漏空腔的容积，各次测得的'%值对平均值的偏差不应大于3%。
按表3的规定，通入试验介质，当介质压力达到规定值后保持10min。
开始测漏，记录测漏开始时测漏空腔内的压力P,和温度T,并开始计时，记录测量结束时测漏空腔内的压力P,和温度T。测量时间视泄漏率大小而定，通常为2min~10min。
试验次数
从同一样本中选取若干个试样，并随机抽取不少于三个试样进行试验。
|
