承压类特种设备安全附件致断螺栓耐高压冲击试验方法

耐高压冲击性能试验
(1)常温用拉断切断型紧急切断阀，将经过壳体强度试验、密封性能试验及拉断性能试验合格后的拉断切断型紧急切断阀的 2个单阀，在常温试验条件下，按照本附件 G3.3.3.5.5条壳体强度试验的方法进行高压冲击试验，试验压力为公称压力或者最高工作压力的 5 倍，持续时间 1min，阀体应当无可见变形及结构损伤;
(2)低温用拉断切断型紧急切断阀，在耐常温高压冲击性能试验合格后，在规定的低温试验条件下，按照本附件G3.3.3.5.2 条壳体强度试验的方法进行高压冲击试验，试验压力为公称压力或者最大允许工作压力的5 倍，持续时间1min，阀体应当无可见变形及结构损伤。

G3.3.3.5.5 拉断后的密封性能试验

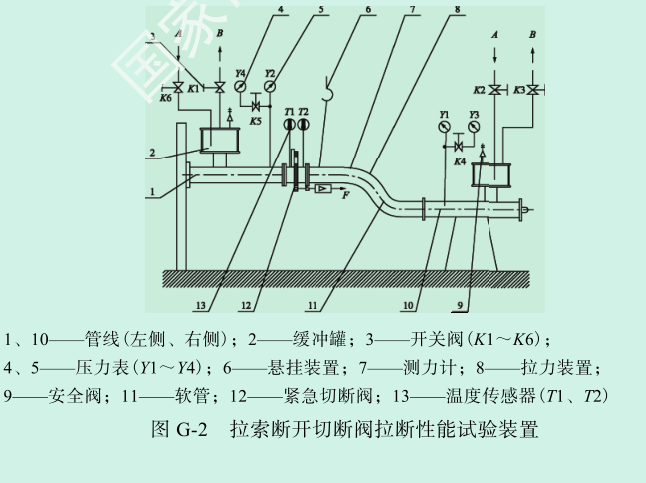

完成常温或者低温拉断后，拉断切断型紧急切断阀拉断后的密封性可结合本附件图 G-1 或者图G-2的试验装置进行。当拉断切断型紧急切断阀在常温或者低温条件下被拉断后，通过调节阀门分别使两端试验管道压力至0.05MPa和最高工作压力的 1.1倍，持续时间不小于10min，在压力保持过程中，阀体各连接部位和密封面应当无可见泄漏。
