试验步骤
按如下步骤进行试验:
a)按制造商的说明操作和调节切断阀,保持进口压力不变；

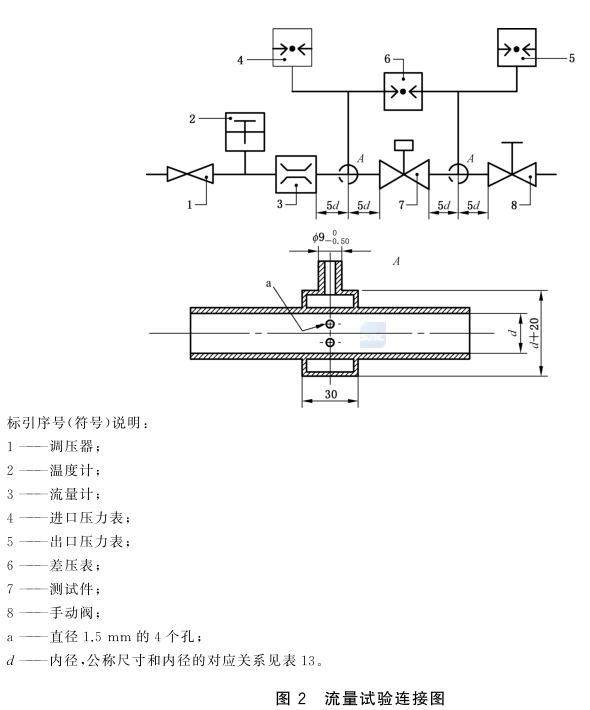

b)调节阀门8,将进出口压差调至100Pa,并保持该压差不变；
c)读取流量计的显示数值,获取空气流量；
d)用式(1)将测量的空气流量换算到基准状态,检查是否符合要求。
式中:
q n———校正到基准状态下的空气流量, 单位为立方米每小时( m 3 / h );
q———测量的空气流量, 单位为立方米每小时( m 3 / h );
p a ———大气压力, 单位为千帕( kPa );
p———进口 测试压力, 单位为千帕( kPa );
t———空气温度, 单位为摄氏度( ℃ )。
额定流量要求
1制造商应明示切断阀进出 口 压差 100 Pa 下的空气额定流量。
2
按规定的试验方法进行试验, 最大流量应不低于额定流量的 0.95 倍。
|
