试验步骤
试样
试样应由若干根等长的电缆试样段组成,每根试样段的最小长度为3.5m.
试样段的总数应满足所有电缆试样段所含非金属材料标称体积总量为7L/m.
试样应在附录A规定的范围内进行选择。
试验前作为试样的电缆试样段应在(20士10)C下放置至少16h。试样段应是干燥的。
2试样段数量的确定
为计算试样段的数量,应确定一根试样段每米所含非金属材料的体积。
应仔细截取一根不小于0.3m的电缆,其截面与电缆的轴线成直角,以便能精确测量其长度。
每种非金属材料(包括发泡材料)的密度应采用适当方法测量,例如IEC60811-606,测得的数据保留到小数点后第2位。
应剥下试样上的每--种非金属材料C;并称重。任何小于非金属材料总质量5%的材料应假定其密度为1 kg/dm3。
如果半导电屏蔽不能从绝缘材料上剥离,可以将两者视为一体测量质量和密度。
3试样安装
每个试样段应使用金属线(钢线或铜线)分别固定在钢梯的各个横挡上。直径50 mm及以下的电缆采用直径0.5 mm~1.0 mm的金属线。直径50 mm以上的电缆使用直径1.0 mm~2.5 mm的金属线。
如果试样段有弯曲的话,将所有试样段按弯曲的方向(由于在电缆盘引起的电缆弯曲)尽可能朝试验箱背面方向安装。
为了实现在燃烧器下方和上方的钢梯横挡之间的试样段是直的,允许将试样段固定在比燃烧器下方的横挡低200mm至300mm的延伸段的横挡上。
注:目的是提高试验的重复性和再现性。

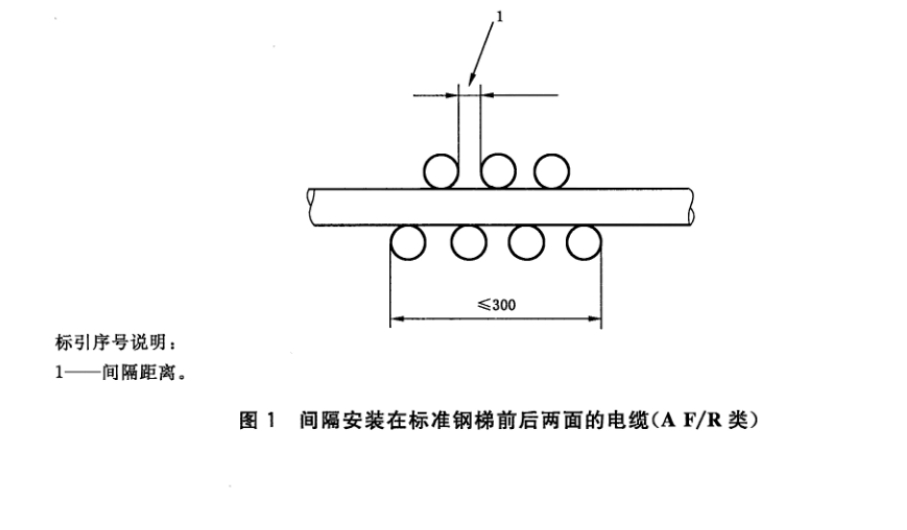

应使用标准钢梯,试样应至少包括4根电缆试样段。至少两根电缆试样段应安装在钢梯后面。
试样需要4个以上试样段时,相继安装的试样段应交替安装在钢梯的前面和后面。
所有试样段按如下安装:
—— 一层(前面或后面)中电缆试样段间的间隔应为0.5倍电缆直径,但不超过20mm;
—— 单层最大宽度应为300 mm;
——试样边缘与钢梯立柱内边缘的最小距离应为50mm;
|
