高温管路连接卡箍弯曲疲劳试验方法

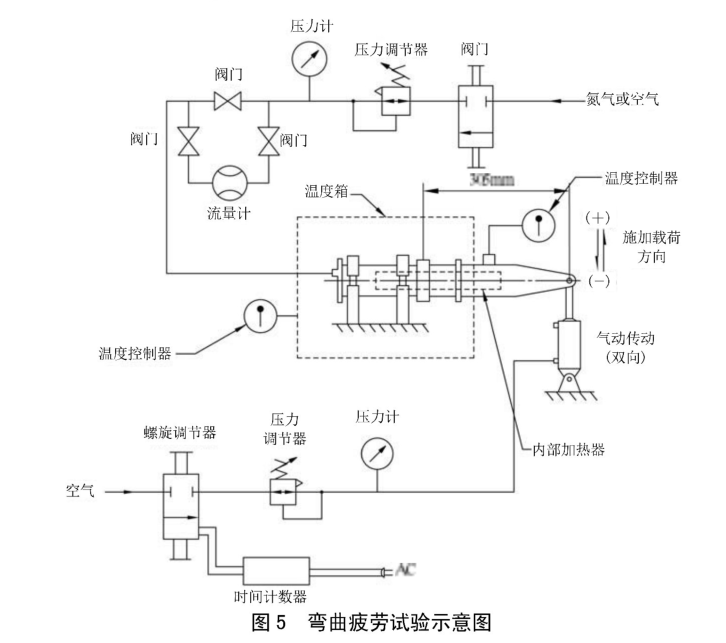

连接组件按图 5 所示进行弯曲疲劳试验，应符合规定。试验应按如下步骤进行:
a连接组件应稳固地安装在夹具上，夹持部位应靠近接头处，连接组件的另一半安装在一个可以移动的装置上;

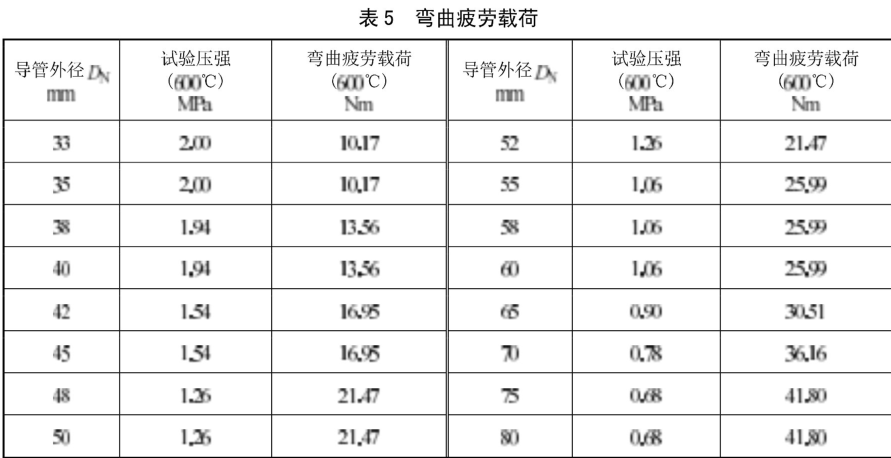

b)按表5 规定的压力、温度条件和弯曲载荷进行试验，试验中保证螺栓处承受最大应力;
c)每秒加载的弯曲力矩变化不应超过169Nm，循环速率应为(10~40)周/分钟;
d)在每次施加弯曲力矩后，应平稳卸载。
按照表5 的要求试验，试验温度为最高使用温度，连接组件应承受25×10（4）次偏移循环。一次偏移循环包括先向下施加偏移载荷，卸载，然后向上施加偏移载荷，卸载。在试验压力和最高使用温度下测量连接组件的泄漏量，在试验开始时和每 25×104次循环时的向上最大偏移位置、向下最大偏移位置和中心位置均应测量连接组件的泄漏量。
注:当试验件承受25×10（4）次循环载荷后，如果泄漏量符合要求，经检查合格后，继续进行至 25×10（4）次循环，如果满足要求，则按25×10（4）次循环进行试验。
