高压氢气瓶塑料内胆氢气老化试验方法
氢气老化试验
1取样
1.1试样应采用GB/T 1040.2中规定的B型试样,试样厚度取内胆厚度。
1.2同一内胆材料应准备6个母材试样;对于焊接塑料内胆,在每道焊接接头处取6个试样;对于含合模线的吹塑内胆,在每道合模线处取2个试样。
2试验装置

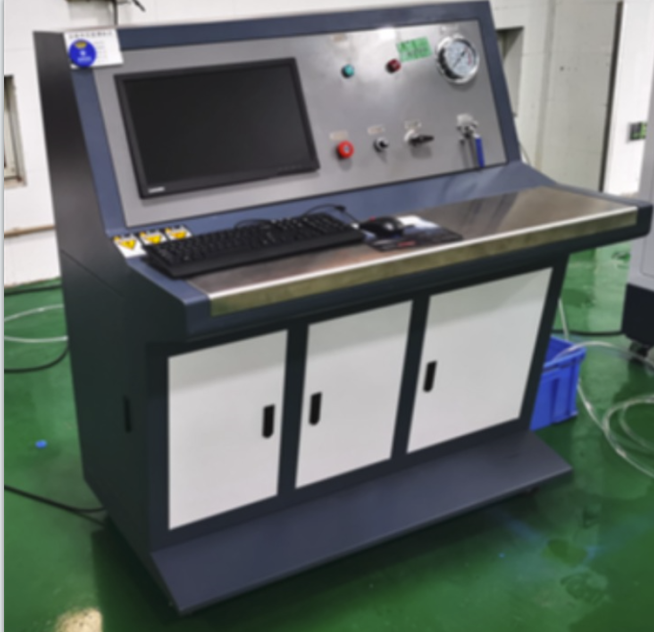

试验装置为温度和压力可控的密闭容器,温度控制精度应不低于士1℃,压力控制精度应不低于±1 MPa。
.3试验程序
3.1氢气老化试验应按以下步骤进行:
a)试验前应按6.1.2.1.3的规定干燥试样;
b)取3个试样在压力大于或等于1.25倍气瓶公称工作压力、温度大于或等于85℃的氢气中放置1000 h后,将温度冷却到室温后,缓慢降压至大气压力;
c)另取3个试样,在环境温度、常压中保存1000h,与步骤a)同时进行;
d)参照 GB/T 1040.1和 GB/T 1040.2的试验方法对上述试样进行拉伸试验,记录拉伸曲线。
3.2试验过程中,试样不应接触试验箱非夹持部位。
3.3记录材料平均拉伸断裂应力变化率和平均拉伸断裂标称应变变化率。
|
