金属材料弯曲试验方法-GB/T 232

1试验一般在10℃~35℃的室温范围内进行。对温度要求严格的试验,试验温度应为(23士5)℃。
2按照相关产品标准规定,应采用下列方法之一完成试验:
a)试样在给定的条件和力作用下弯曲至规定的弯曲角度(见图1、图 2、图 3 和图5);
b)试样在力作用下弯曲至两臂相距规定距离且相互平行(见图6);
c)试样在力作用下弯曲至两臂直接接触(见图7)。

3试样弯曲至规定弯曲角度的试验。应将试样放于两支辊(见图1)或V型模具(见图2)上,试样轴线应与弯曲压头轴线垂直,弯曲压头在两支辊之间的中点处对试样连续施加力使其弯曲,直至达到规定的弯曲角度。弯曲角度a可以通过测量弯曲压头的位移计算得出,见附录 B。
弯曲试验可采用图3所示的方法进行。试样一端固定,绕弯曲压头进行弯曲,可绕过弯曲压头,直至达到规定的弯曲角度(详见 6.4)。
对于三种方法(见图1、图2 和图3),应缓慢施加弯曲力,以使材料能够自由地进行塑性变形。
当出现争议时,弯曲压头的位移速率应为(1.0±0.2)mm/s。

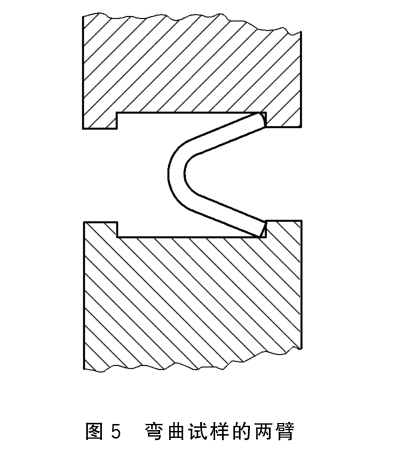

使用上述方法如不能直接达到规定的弯曲角度,应直接施力压试样两端使其进一步弯曲,直至达到规定的弯曲角度(见图5)。

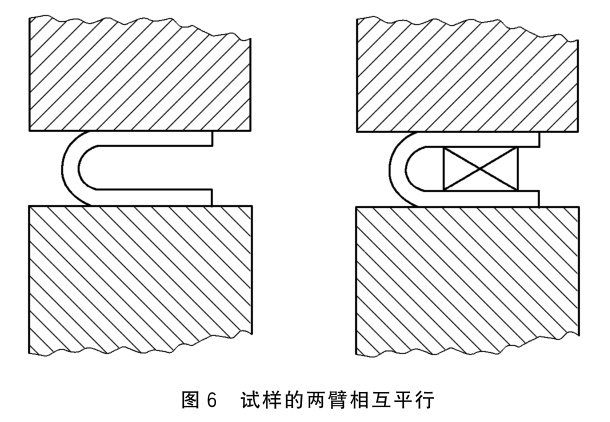

4试样弯曲至两臂相互平行的试验。首先对试样进行弯曲(见图5),然后将试样置于两平行压板之间,连续施加力压其两端使之进一步弯曲,直至两臂平行(见图 6)。试验时可加或不加垫块。垫块厚度应按相关标准或协议规定。

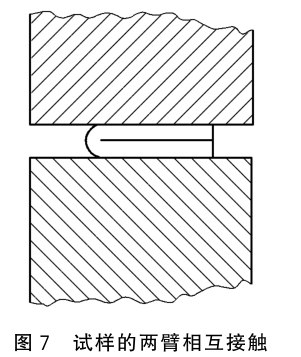

5试样弯曲至两臂直接接触的试验,首先对试样进行预弯曲,然后将试样置于两平行压板之间,对试样两端连续施加压力进行进一步弯曲,直至两臂直接接触(见图7)
