耐压试验
所有软管组件均应进行耐压试验,压力值如表3所示，加压时间不少于30s但不超过5min,在室温^下进行试验的试验液既可以是水也可以是航空液压油或X6D-330高温导热油。
若软管或接头有任何泄漏现象或其它故障均为失败。有防火护套的软管组件做耐压试验时,采用水作为试验介质。且耐压压力至少保持2min,在此期间防火护套应推离端接头。

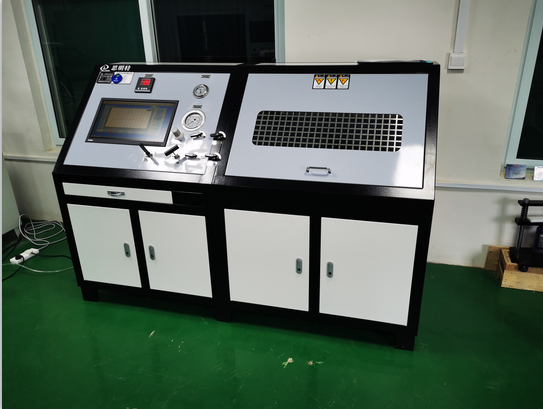

爆破压力试验
1室温燦破试验
每种规格取2根软管组件,施加足够压力至软管组件破裂,升压速率为140土35MPa/min。整个过程均应对软管组件加以观察。当软管组件发生破坏时,记录破坏类型和破坏时的压力。在表3规定的压力值以下,不应有任何泄漏或其它故障(见3.5.2.5)。
2高温爆破试验
每种规格取2根软管组件,装满合适的试验液,试验液和环境温度为180士6C,保持1h后将压力升到规定的工作压力,并保压5min,然后以140 + 35MPa/min的速率增大压力,直至泄漏或破裂为止。在低于表3规定的高温爆破压力下，出现任何泄漏现象均为失败。
|
