1 试验程序
绝缘子元件应承受四次24 h冷却和加热循环,并同时施加拉伸负荷,该负荷的大小保持在(60%~65%)SFL之间。每一个24 h循环,应首先始于冷却至-40 ℃土5 ℃的冷却周期,随后进行加热至十40 ℃土5 ℃的加热周期。应控冷.热循环的温度偏差,以保证其记录的最低温度和最高温度之间的最小温差为80 K。在温度循环中,最低温度和最高温度至少均应连续保持4 h。温度变化的速度实际上并不重要,它取决于试验装置。所有温度应在其中一个绝缘子的金属附件上或金属附件附近测量。

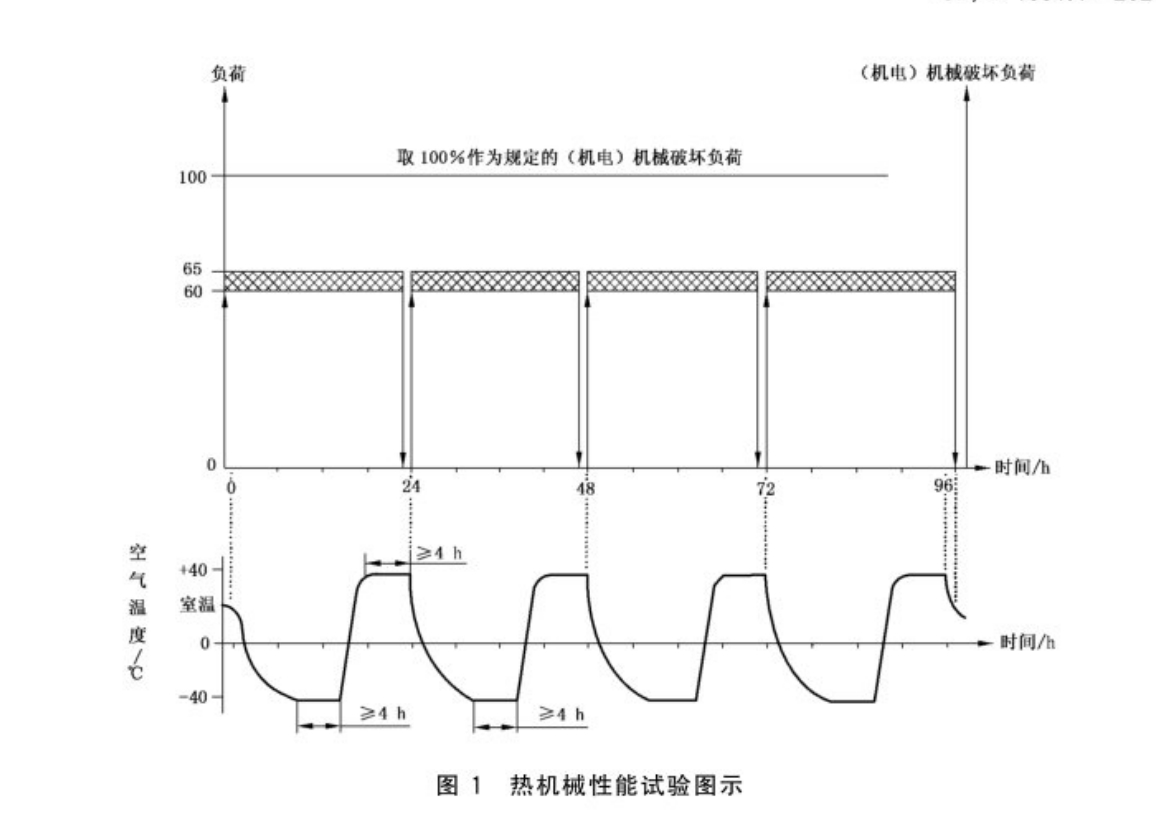

开始第一次冷热循环之前,应在室温下在绝缘子元件上施加拉伸负荷。在每次加热周期终结时,完全卸除该拉伸负荷,并再重新施加,但最后一次加热周期除外。在实施第四次24 h循环时,将绝缘子元件冷却到室温,再卸除拉伸负荷。该试验程序用图示法表示,见图1。
机电破坏负荷试验(见第20章)或机械破坏负荷试验(见第21章)应在从绝缘子元件上卸除拉伸负荷的24 h内进行。
注1:绝缘子元件经受冷热循环和机械负荷时,它们可以串联形式和/或并联形式连接在一起。并联连接时对绝缘子元件施加等量负荷。
注2机械试验中可拆卸的连接脚不包括在内,因为它们不是绝缘子的内部组件。例如,用于长棒形绝缘子的连接脚。
|
