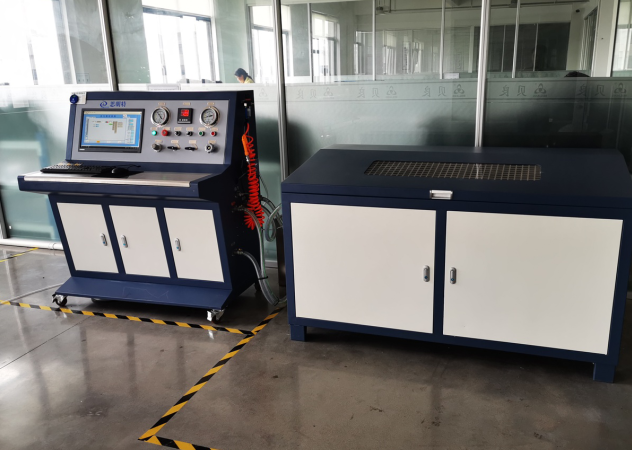

1按照相关标准的要求,选择试验类型,如“水-水试验”,“水-空气试验”或者“水-其他液体试验”。将状态调节后的试样与加压设备连接,并排净试样内的空气。根据试验的材料、规格尺寸和加压设备的性能情况,在30s~1h之间用尽可能短的时间,均匀平稳地施加试验压力至第8章计算出的压力值。测量并记录试样加压时间。
达到试验压力时开始计时,必要时重置计时器开始记录试样维持规定压力的时间。
2将试样悬放在恒温控制的环境中,应保持试样之间以及试样与恒温箱之间的任何部分不相接触，保持恒温并观测 6.2 规定的温度偏差，按要求直至试验结束。
3当达到规定试验时间或者试样发生破坏、渗漏时,停止试验,记录时间,发生11.4 规定的情况时除外。
如果试样发生破坏,记录其破坏类型,如脆性破坏、韧性破坏或者其他。
注:在破坏区域内,不出现可见屈服变形破坏的为“脆性破坏”。在破坏区域内,出现目测可见的屈服变形破坏的为“韧性破坏”。对于某些材料,“脆性破坏”表现为管材表面渗出液体。
如试验已经进行500h~1000h,试验过程中设备出现故障,若设备在1d内能恢复,则试验可继续进行;如试验已超过1000h,设备在3d内能恢复,则试验可继续进行。设备发生故障的这段时间不应计入试验时间内。试验报告中应记录试验中断情况。
4如果试样在距离密封接头小于0.1l。处发生破坏,则试验结果无效,应另取试样重新试验(L0为试样的自由长度，
进行组件测试时,如果组件本身以外发生渗漏(密封失效或管材爆破),或因不适宜的卡槽设计,或由机械加工条件而引起的失效,则重复试验。如有必要,更换组件,以保证组合件在最短要求试验时间内保持水密性。
|
