装置
试验装置主要包括以下几个部分:压力 源、储油箱、压力表、能垂直固定软管组件以便在受控条件下加压至两接头的夹具、-根精度为0.05mL的玻璃量管以测定软管受压膨胀时排出的液体体积。试验液为12 #航空液压油,如有需要还可以配备一些金属堵塞。所有管子和接头都应是光滑、无损、无凹陷,以便在每次试验前很容易把所有空气从装置系统中排出。阀门应能承受试验压力而无泄漏。
装置的校准
1本装置在使用前应试验一下，以确定其修正系数。即用一自由长度为305士6mm,外径6.4mm的不锈钢管组成的模拟软管装置加压至软管组件的工作压力值。
2按C4部分的程序获得三次膨胀后的量管读数,精度为0.05mL。把这个读数除以3,即得出修正系数,在试验样品时,从膨胀读数中减去该修正系数。
程序
1如果本试验所用的软管组件在试验前已用一介质受压大于其工作压力,则允许其恢复15min。

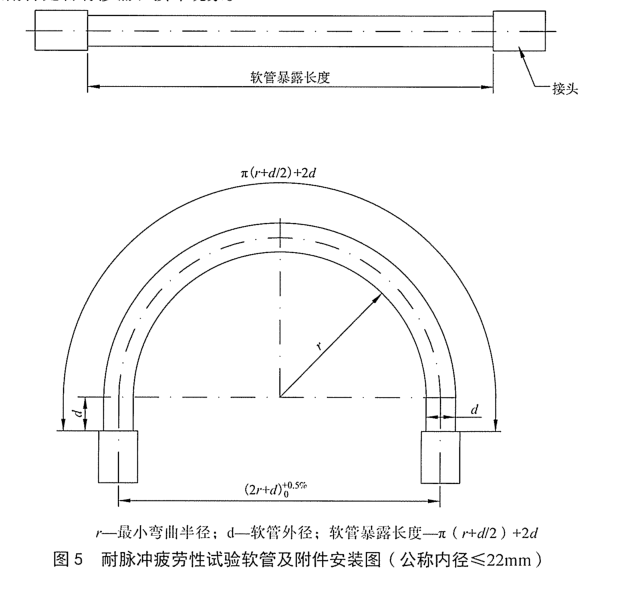

2仔细地将软管组件拧接到接头上,此接头的密封应设计成与实际使用情况相仿。不要扭曲。软管组件保持垂直,加压时无拉伸现象出现。

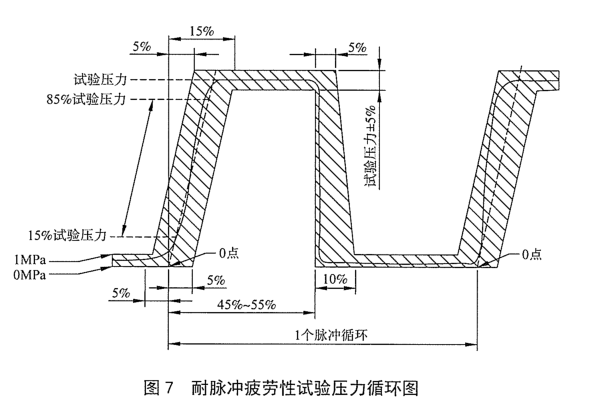

3把试验介质(油)从储油箱中流经软管组件到达量管,以排出所有空气。来回摇动软管组件,把气泡排尽。读出数值,并关闭通入量管的油阀,再对软管组件施以工作压力。保压1min,软管组件不得滲漏,然后完全打开通向量管的阀,卸除软管组件内的压力,此时液位上升。第二次读出量管上刻度值,将量管第二次刻度值减去第一次刻度值,即为本次的容积膨胀值。
4重复两次C4.3的程序,所得到的量管中的油是三次膨胀的总量。读出该量管的读数,精确至0.05mL。
5量管读数除以 3再减去修正系数,即可得出容积膨胀值。该值再除以软管的长度45.7cm,即可得出每厘米软管的容积膨胀值。
|
