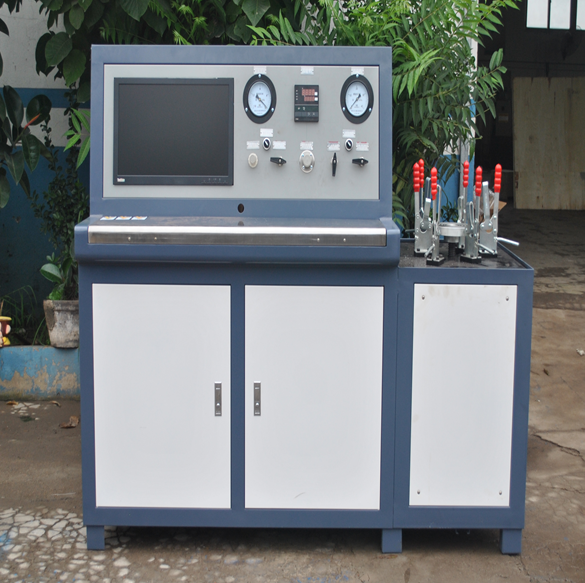

气体继电器校验台机械基础结构介绍

1.工作台：
1.1气体继电器校验台（简称校验台）是一种校验气体继电器流速检定/容积检定/密封性能试验校验设备。
1.2通过模拟电力变压器在不同故障时，继电器的动作机理，采用由计算机控制的流速校验系统、容积定量计量系统、全自动造压系统，对瓦斯继电器流速值、容积值、以及密封性能的检测；
1.3密封性能校验只需要设定密封初始压力和密封时长即可。校验台自动将压力调节至设定的初始压力，然后按指定的密封时长来校验继电器的密封性能。
2.压紧装置
2.1采用液压压紧、夹紧、可以实现继电器的流速值、容积值及密封性能的自动检验，各测试项目也可分别完成，互不影响；气体容积整定值试验自动完成，无需人工辅助操作。密封性试验一键式操作，校验结果智能判断
3.控制系统
3.1设备应支持非电量保护质量管理系统扩展功能。能够采用专用网络或互联网形式，实现对校验人员质量、校验仪器质量及非电量元器件质量进行监督管理。校验数据实时自动上传，数据在线分析，对校验的非电量元器件实现比对分析，能够实现对非电量元器件的溯源管理。
4.其他
4.1、数采需求：现场测试仪器必须满足提供接口的通讯方式把数据上传至lims 系统；仪器电脑提供数据的内容、地址。
4.2、根据检测仪器通信要求需网络兼容，仪器数据交换到试验信息管理系统（LIMS），集成方式应支持以下方式通讯:数据库、WebAPI、WebService接口交互的方式。
4.3、该设备计划放置在库房区域，直接至于地面。附近10米有电源，现场动力电源点距至设备的电缆线由卖方负责，卖方负责设备的现场安装以及调试培训。
4.4、设备发货前需要与需求部门提前确认设备信息或者需求部门到现场验收后再发货。
4.5、负责买方操作人员和维修人员的培训工作，保证操作人员熟练操作设备，维修人员掌握各部件功能及原理以及异常情况的处理措施
4.6厂家负责现场的安装、调试及培训。
4.7安装条件：现场无起吊工具，电源距离不超过100米。
4.8对设备配置所有压力表需要计量，计量机构应满足“CNAS-CL01-G002测量结果的计量溯源性要求”第4.5条”的要求，校准证书应满足Q/ZSO 009-2019《气体继电器校验台》的要求（评定结果应为合格）。计量单位：Iduast Company
4.9监造要求：设备发货前买方到设备制造现场验收，验收无误后包装发货。
4.10运输要求：设备最终使用地为沙特，设备包装须满足海运/空运要求及相关检验检疫要求，经长途运输可有效保护设备不被损坏。
