柔性风管抗冲击性能试验方法-JG/T 258-2018

试验装置

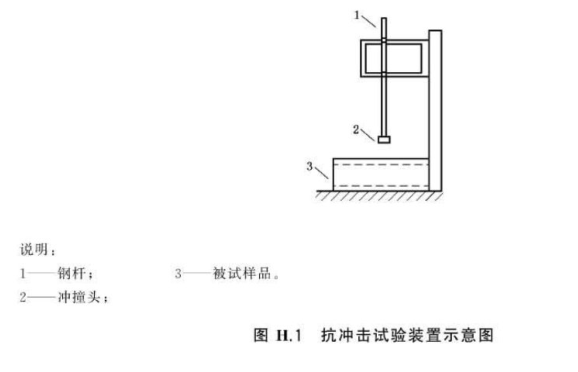

冲击杆由不同截面直径的圆柱形钢钎和冲撞头组成,冲击杆固定在稳定的钢制立柱架上,可调节为不同高度自由下落。钢钎的直径应为(9.5±0.2)mm,冲撞头的直径应为(14士0.2)mm.钢钎和冲撞头表面光滑,整个冲击杆质量应为 0.9kg。试验装置示意图见图H.1。

试验步骤
试验时,把冲击杆提高到距离样品上表面330 mm高度,自由落下冲击试样的规定位置。每个样品在3处不同的位置上分别进行抗冲击试验,试验冲击点位置示意图见图H.2。

试验结果
以风管壁(上表面)是否被冲击杆刺穿来评价风管抗冲击性能。
